SISTEMAS HIDROACÚSTICOS

• Pulsos acústicos
• Localizar,
• Referenciar,

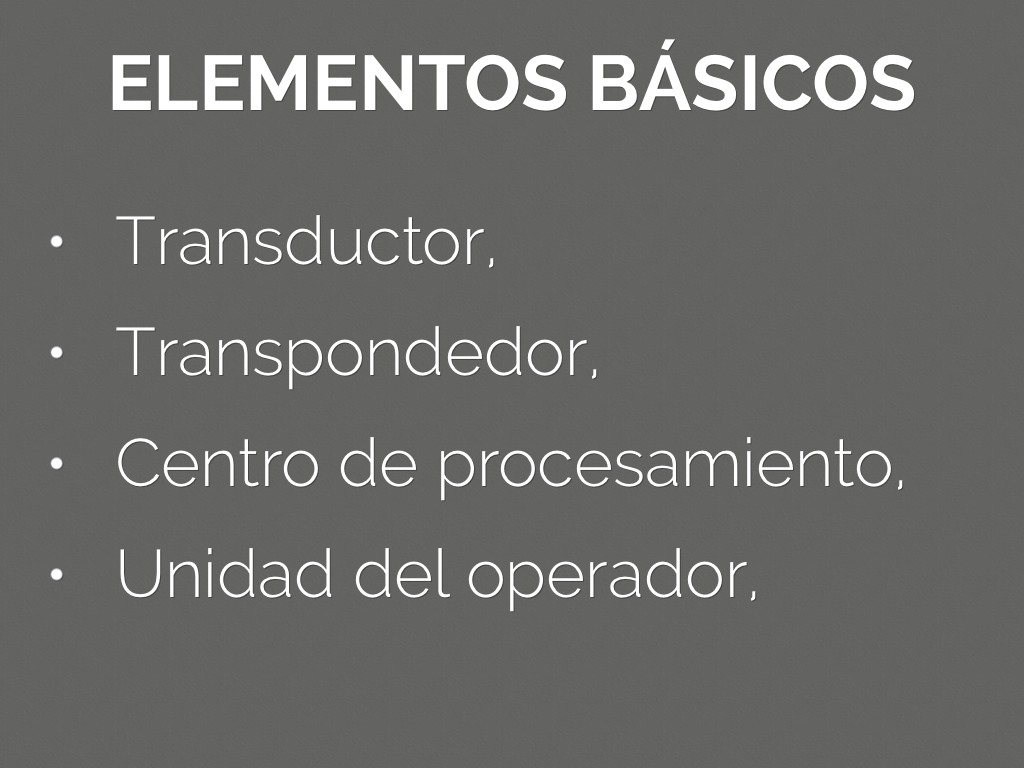

ELEMENTOS BÁSICOS

• Transductor,
• Transpondedor,
• Centro de procesamiento,
• Unidad del operador,

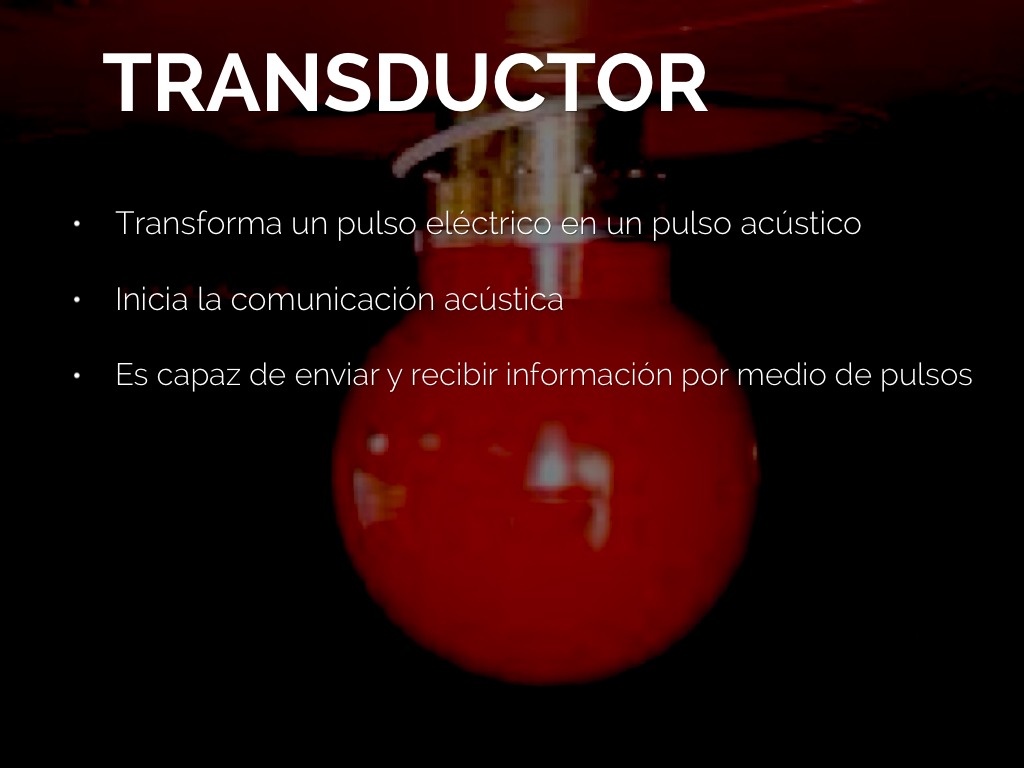

TRANSDUCTOR

• Transforma un pulso eléctrico en un pulso acústico
• Inicia la comunicación acústica
• Es capaz de enviar y recibir información por medio de pulsos

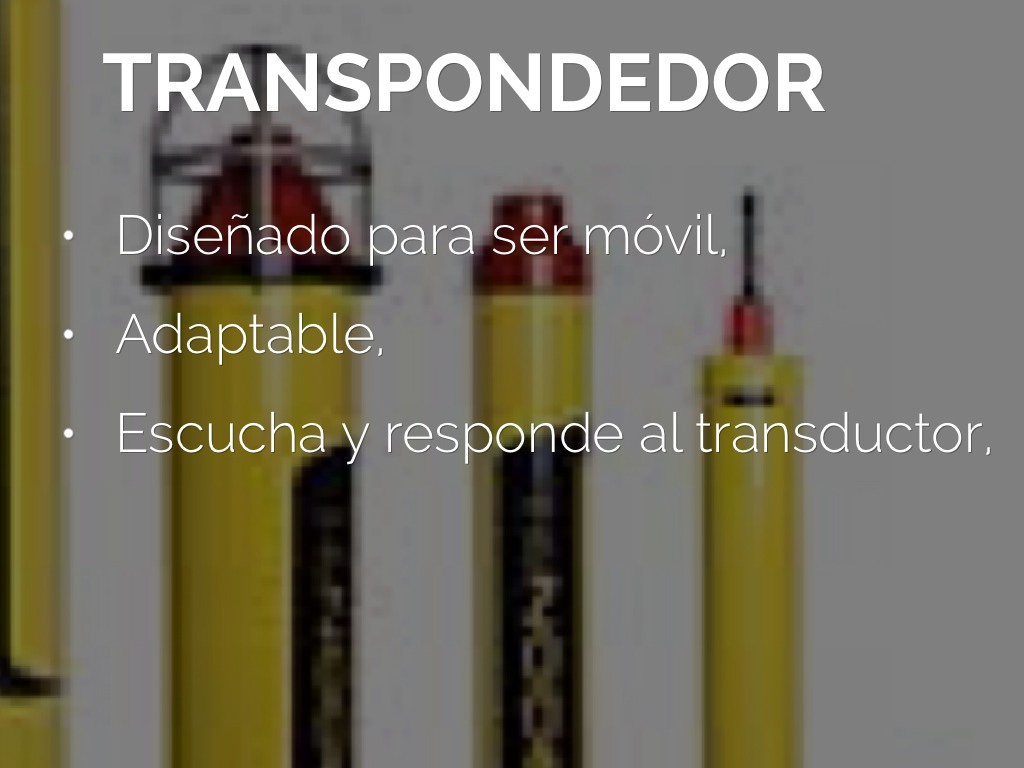

TRANSPONDEDOR

• Diseñado para ser móvil,
• Adaptable,
• Escucha y responde al transductor,

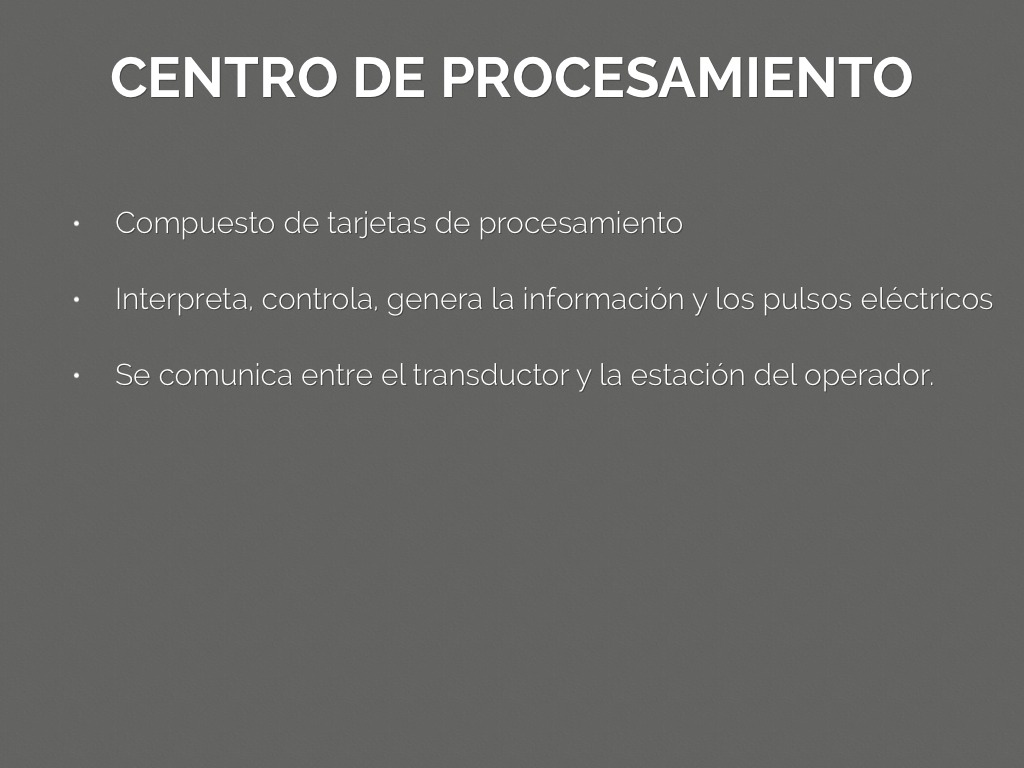

CENTRO DE PROCESAMIENTO

• Compuesto de tarjetas de procesamiento
• Interpreta, controla, genera la información y los pulsos eléctricos
• Se comunica entre el transductor y la estación del operador.

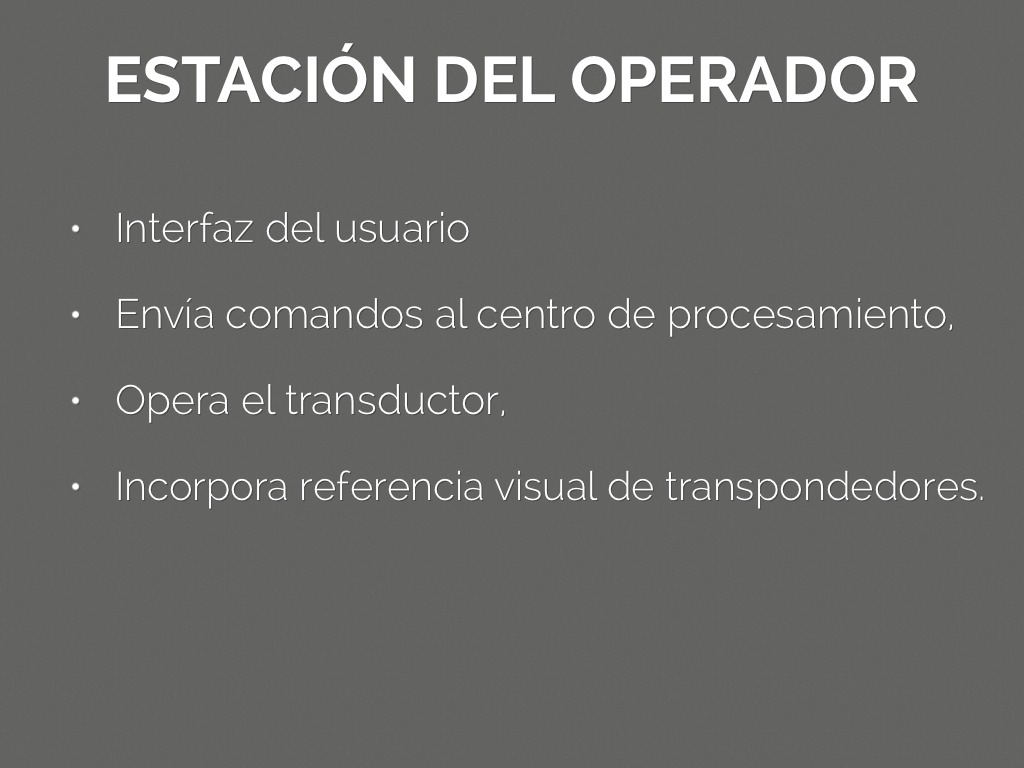

ESTACIÓN DEL OPERADOR

• Interfaz del usuario
• Envía comandos al centro de procesamiento,
• Opera el transductor,
• Incorpora referencia visual de transpondedores.

SISTEMAS DE LINEA BASE

• Linea base larga
• Linea base corta
• Linea base super corta

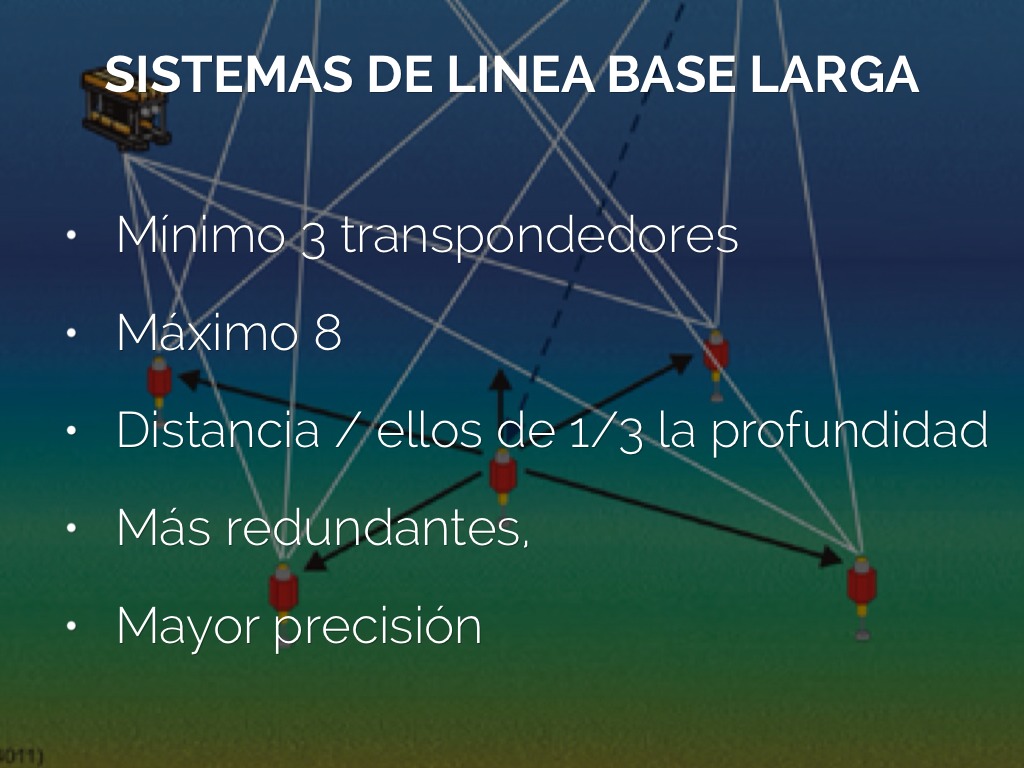

SISTEMAS DE LINEA BASE LARGA

• Mínimo 3 transpondedores
• Máximo 8
• Distancia / ellos de 1/3 la profundidad
• Más redundantes,
• Mayor precisión

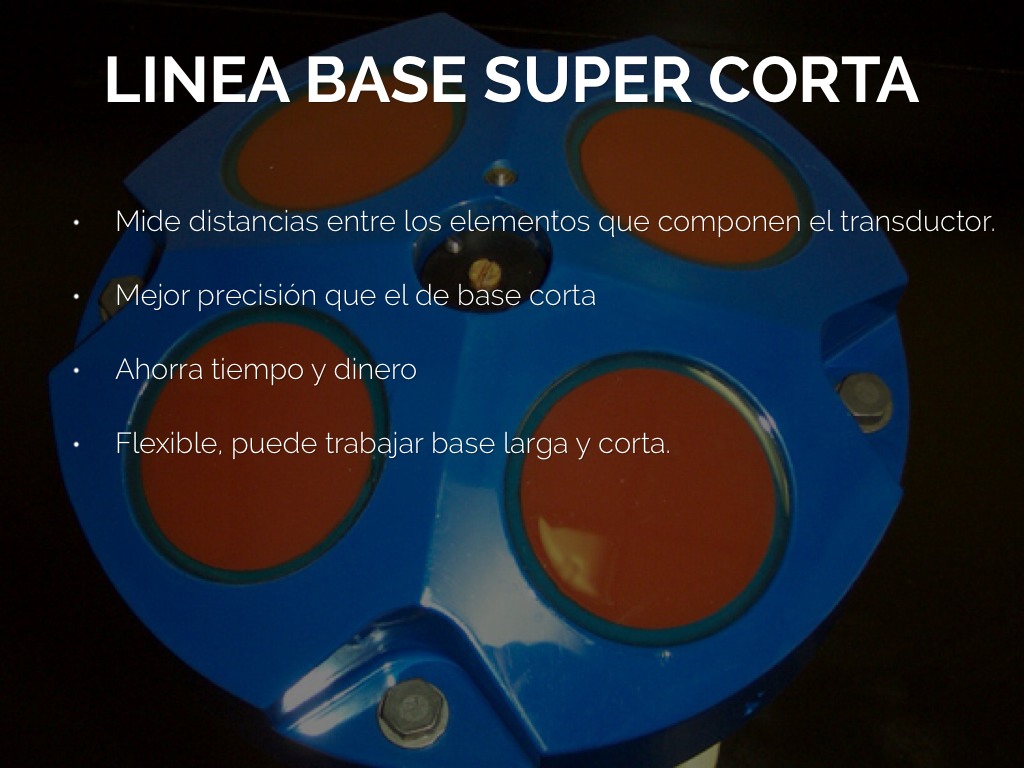

LINEA BASE SUPER CORTA

• Mide distancias entre los elementos que componen el transductor.
• Mejor precisión que el de base corta
• Ahorra tiempo y dinero
• Flexible, puede trabajar base larga y corta.

ACTIVIDAD GRUPAL

¿QUE ES EL TRANSDUCTOR?

¿QUE ES EL TRANSPONDEDOR?

¿QUE ES EL CENTRO DE PROCESAMIENTO?

¿QUE ES LA UNIDAD DEL OPERADOR?

¿CUALES SON LOS 3 TIPOS DE SISTEMAS HIDROACÚSTICOS?

Untitled Slide

¿QUE RANGO DE TRANSPONDEDORES PUEDE MANEJAR UN SISTEMA DE

¿CUAL ES EL MINIMO NUMERO DE TPS QUE MANEJA UN SBC?

¿POR QUÉ SE LLAMA LINEA BASE SUPER CORTA?
