PLACA BASE

Untitled Slide

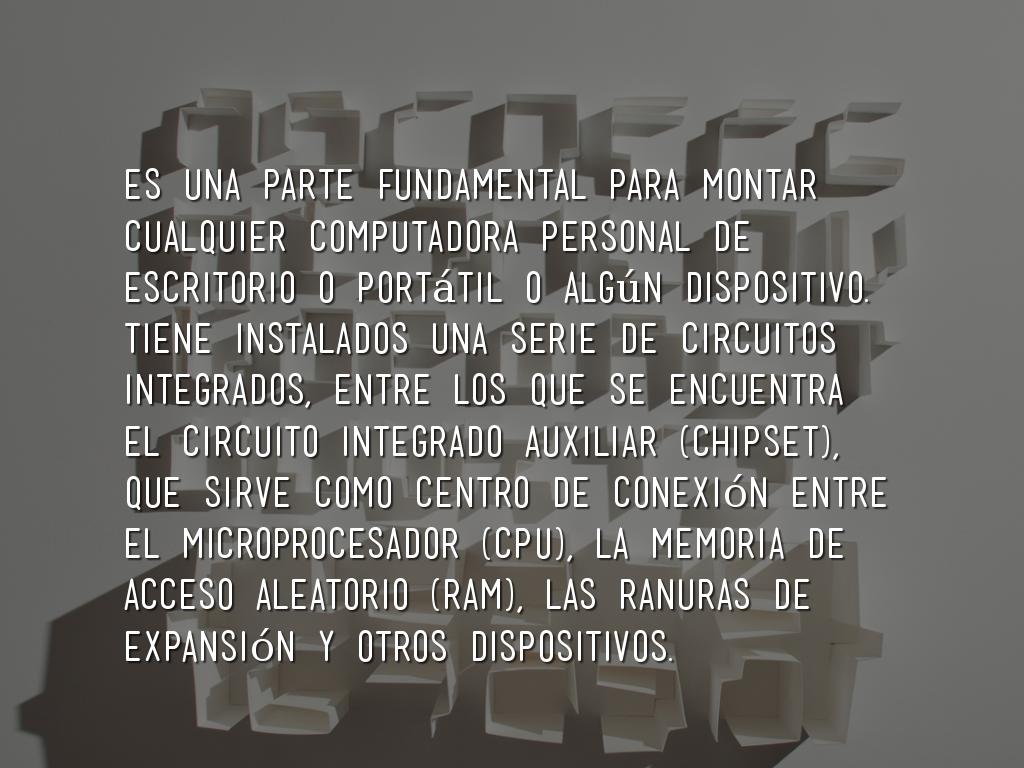

• Es una parte fundamental para montar cualquier computadora personal de escritorio o portátil o algún dispositivo. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el circuito integrado auxiliar (chipset), que sirve como centro de conexión entre el microprocesador (CPU), la memoria de acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.

tipos de

Haz click para editar

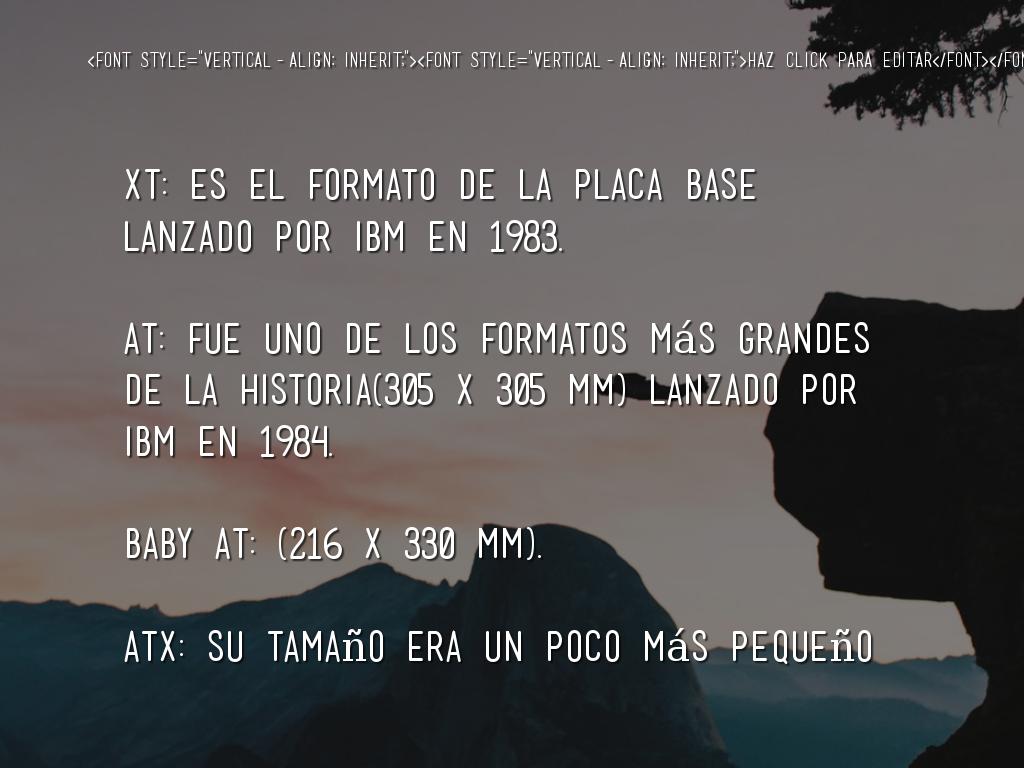

• XT: es el formato de la placa base lanzado por IBM en 1983. AT: fue uno de los formatos más grandes de la historia(305 x 305 mm) lanzado por IBM en 1984. Baby AT: (216 x 330 mm). ATX: Su tamaño era un poco más pequeño que el de la placa AT, fue creado por la casa intel y lanzado en 1995. Hay varios tipos de placas ATX: * FlexATX: 229 × 191 mm * MicroATX: 244 × 244 mm * MiniATX: 284 × 208 mm IXT: lanzado al mercado en 2001 por la casa VIA, tenia un tamaño de 215 × 195 mm. Hay distintos tipos de placas IXT: * MiniITX: 170 × 170 mm * NanoITX: 120 × 120 mm * PicoITX: 100 × 72 mm BTX: Fue creada para intentar solventar los problemas de ruido y refrigeración, como evolución de la ATX, pero fue retirada en muy poco tiempo porque era prácticamente incompatible con ésta. Hay varios tipos de BTX: MicroBTX: 264 × 267 mm PicoBTX: 203 × 267 mm DTX: diseñada por AMD y lanzada al mercado en 2007, tiene un tamaño de 248 × 203 mm. Hay distintos tipos de DTX: * Mini-DTX: 170 × 203 mm * Full-DTX: 243 × 203 mm

COMPONENTES DE

Haz clic para editar

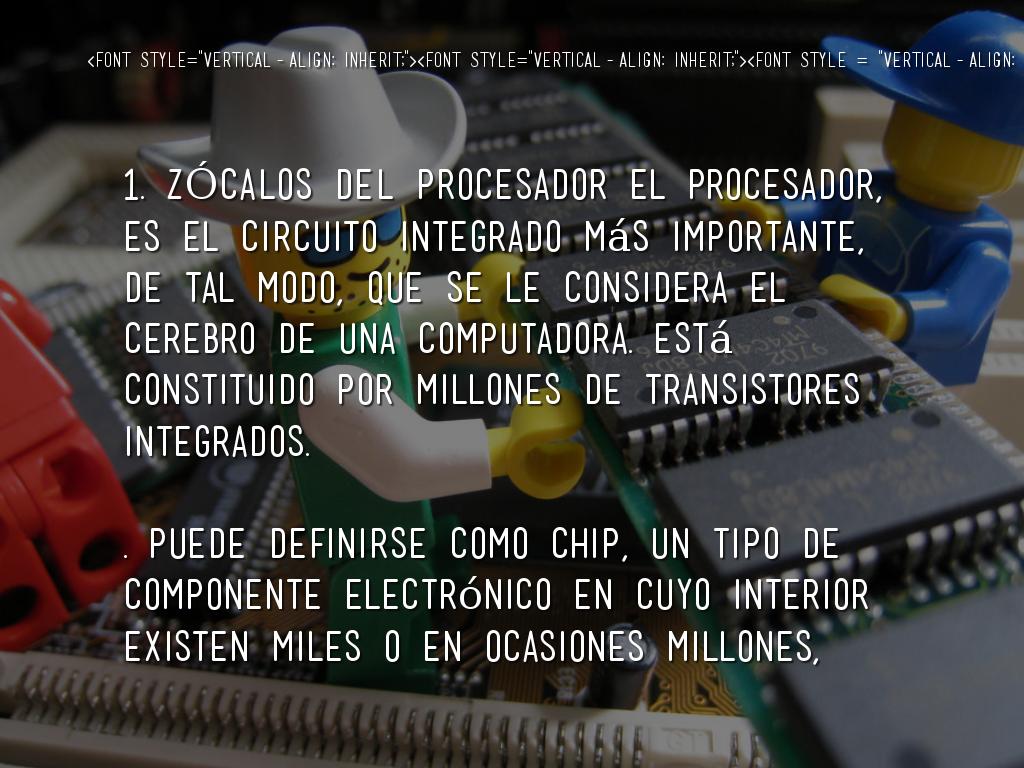

• 1. ZÓCALOS DEL PROCESADOR El procesador, es el circuito integrado más importante, de tal modo, que se le considera el cerebro de una computadora. Está constituido por millones de transistores integrados. . Puede definirse como chip, un tipo de componente electrónico en cuyo interior existen miles o en ocasiones millones, según su complejidad, de elementos llamados transistores cuyas interacciones permiten realizar las labores o funciones que tenga encomendado el chip. · 2.CHIPSET: El chipset es el "nexo" que conecta el microprocesador con el resto de la tarjeta madre y por lo tanto con el resto de la computadora. En una PC, consiste en dos partes básicas -- el puente norte y el puente sur. Todos los varios componentes de la computadora se comunican con el CPU a través del chipset.El chipset es el que conecta el microprocesador con el resto de la tarjeta madre y por lo tanto con el resto de la computadora. En una PC, consiste en dos partes básicas -- el puente norte y el puente sur. Todos los varios componentes de la computadora se comunican con el CPU a través del chipset · 3. PUERTO DE GRÁFICOS ACELERADO: En ocasiones llamado Puerto de Gráficos Avanzado) es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios)El puerto AGP es de 32 bit como PCI pero cuenta con notables diferencias como 8 canales más adicionales para acceso a la memoria RAM. · 4. PCI:"Interconexión de Componentes Periféricos") consiste en un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en PCI, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores. · 5. SATA: es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, Lectores y regrabadores de CD/DVD/BR,Unidades de Estado Sólido u otros dispositivos de altas prestaciones que están siendo todavía desarrollados proporciona mayores velocidades, mejor aprovechamiento cuando hay varias unidades, mayor longitud del cable de transmisión de datos y capacidad para conectar unidades en caliente, es decir, insertar el dispositivo sin tener que apagar el ordenador o que sufra un cortocircuito. · 6. La BIOS es un firmware presente en las computadoras, contiene las instrucciones más elementales para que puedan funcionar y desempeñarse adecuadamente, pueden incluir rutinas básicas de control de los dispositivos. .¿Firmware?El Firmware o programación en firme como algunos la llaman no es más que un bloque de instrucciones para propósitos muy concretos, éstos dispositivos están grabados en una memoria de solo lectura o ROM, establecen la lógica de más bajo nivel,-y esto para qué-, para poder controlar los circuitos electrónicos de un dispositivo de cualquier tipo. · 7. El puerto IDE controla los dispositivos de almacenamiento masivo de datos, como los discos duros y además añade dispositivos como las unidades CD-ROM. conecta el puente sur con las unidades de disco. · 8. La memoria principal o RAM (Random Access Memory, Memoria de Acceso Aleatorio) es donde el computador guarda los datos que está utilizando en el momento presente. El almacenamiento es considerado temporal por que los datos y programas permanecen en ella mientras que la computadora este encendida o no sea reiniciada. Se le llama RAM por que es posible acceder a cualquier ubicación de ella aleatoria y rápidamente Físicamente, están constituidas por un conjunto de chips o módulos de chips normalmente conectados a la tarjeta madre. Los chips de memoria son rectángulos negros que suelen ir soldados en grupos a unas plaquitas con "pines" o contactos: La diferencia entre la RAM y otros tipos de memoria de almacenamiento, como los disquetes o los discos duros, es que la RAM es mucho más rápida, y que se borra al apagar el computador, no como los Disquetes o discos duros en donde la información permanece grabada. · 9. TIPOS DE RAM

FABRICANTES DE LA

Haz clic para editar

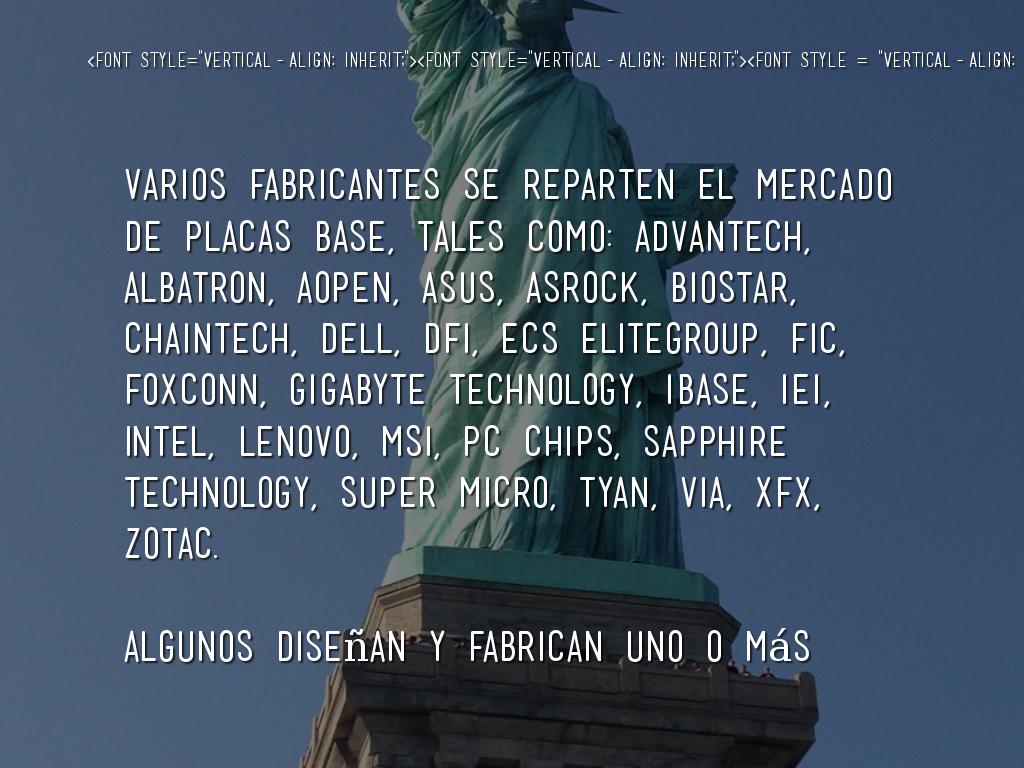

• Varios fabricantes se reparten el mercado de placas base, tales como: Advantech, Albatron, Aopen, ASUS, AsRock, Biostar, Chaintech, Dell, DFI, ECS EliteGroup, FIC, Foxconn, Gigabyte Technology, iBase, iEi, Intel, Lenovo, MSI, Pc Chips, Sapphire Technology, Super Micro, Tyan, VIA, XFX, Zotac. Algunos diseñan y fabrican uno o más componentes de la placa base, mientras que otros ensamblan los componentes que terceros han diseñado y fabricado.
