NAVEGACIÓN
Photo by Fly For Fun

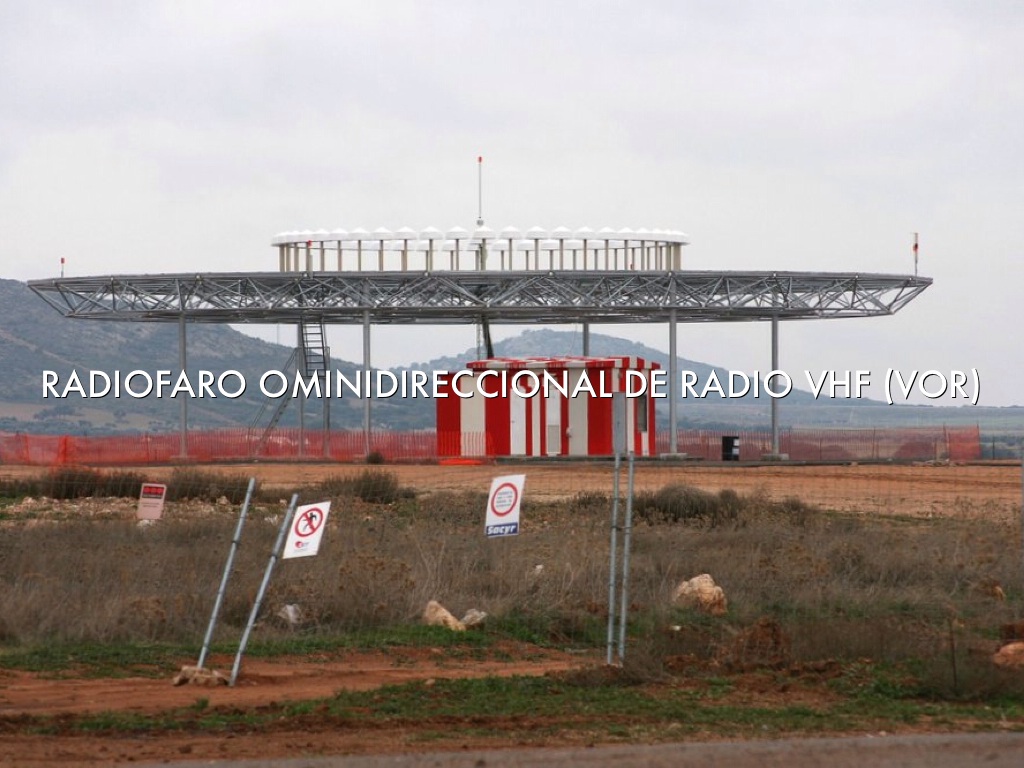

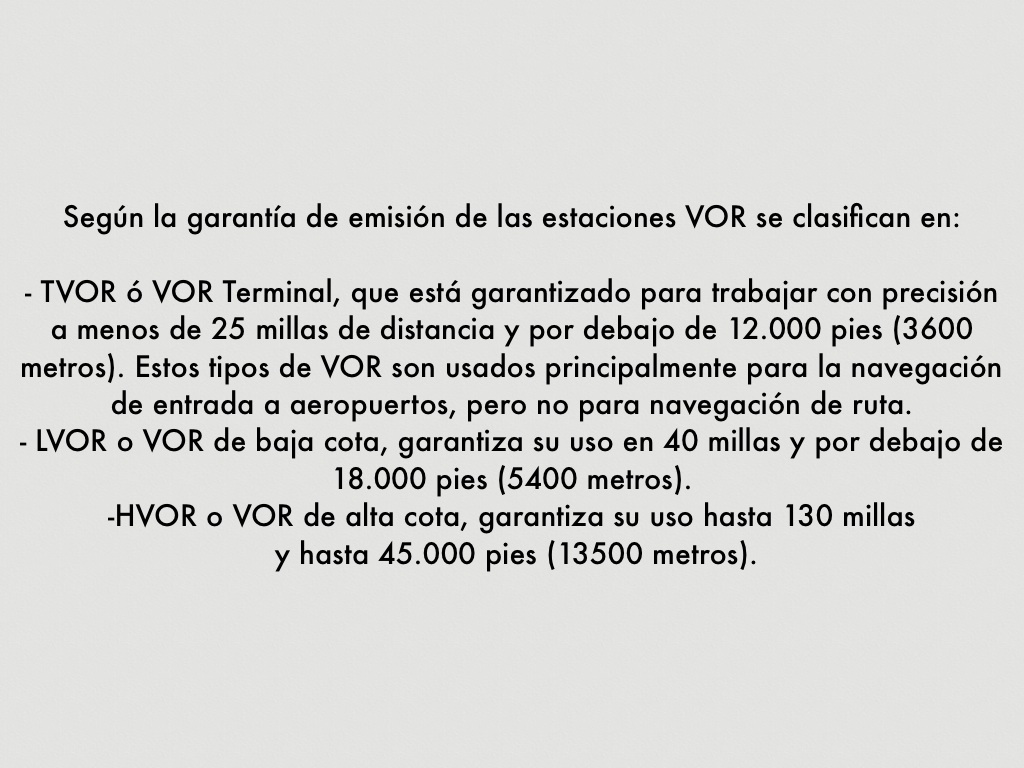

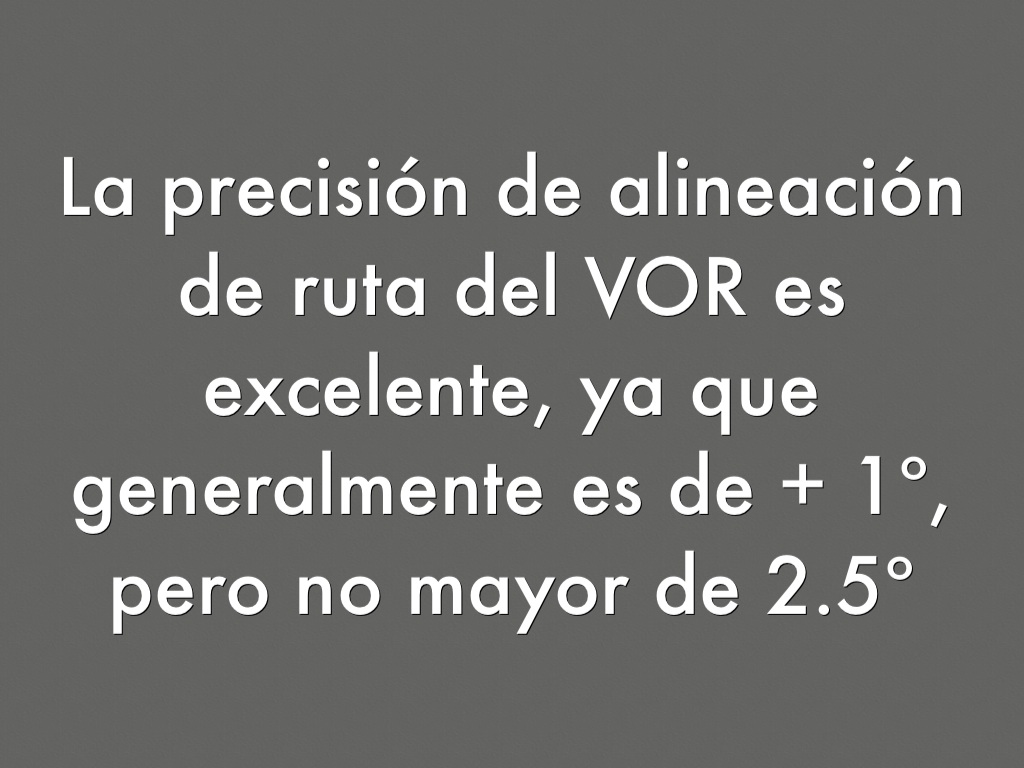

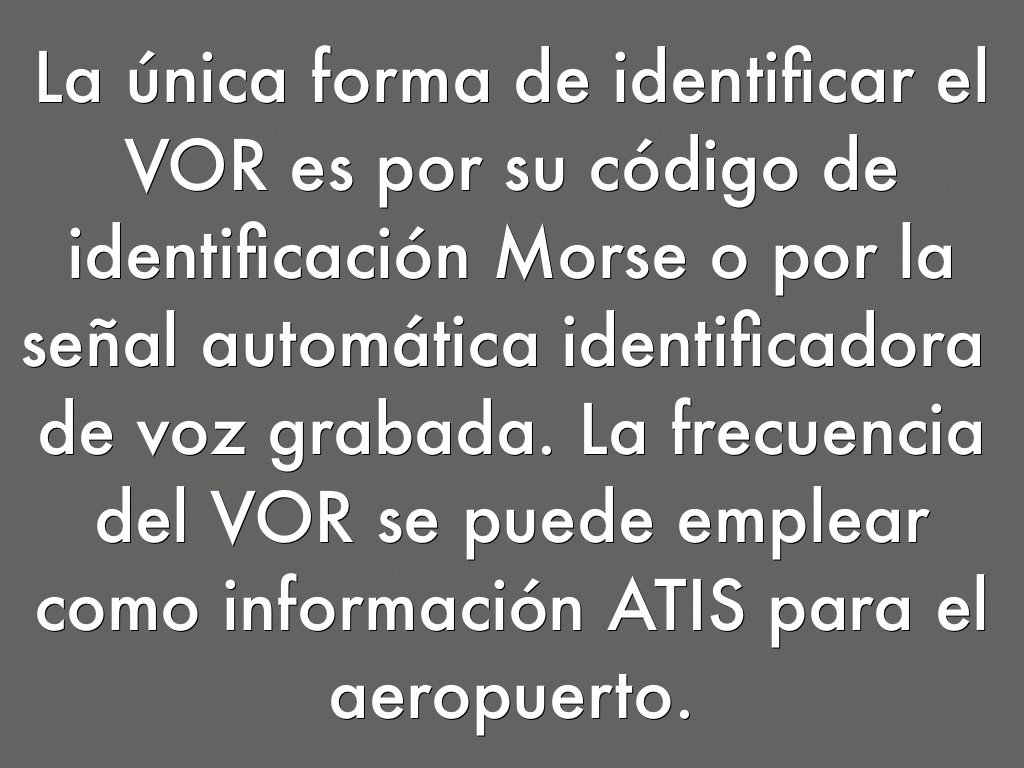

RADIOFARO OMINIDIRECCIONAL DE RADIO VHF (VOR)

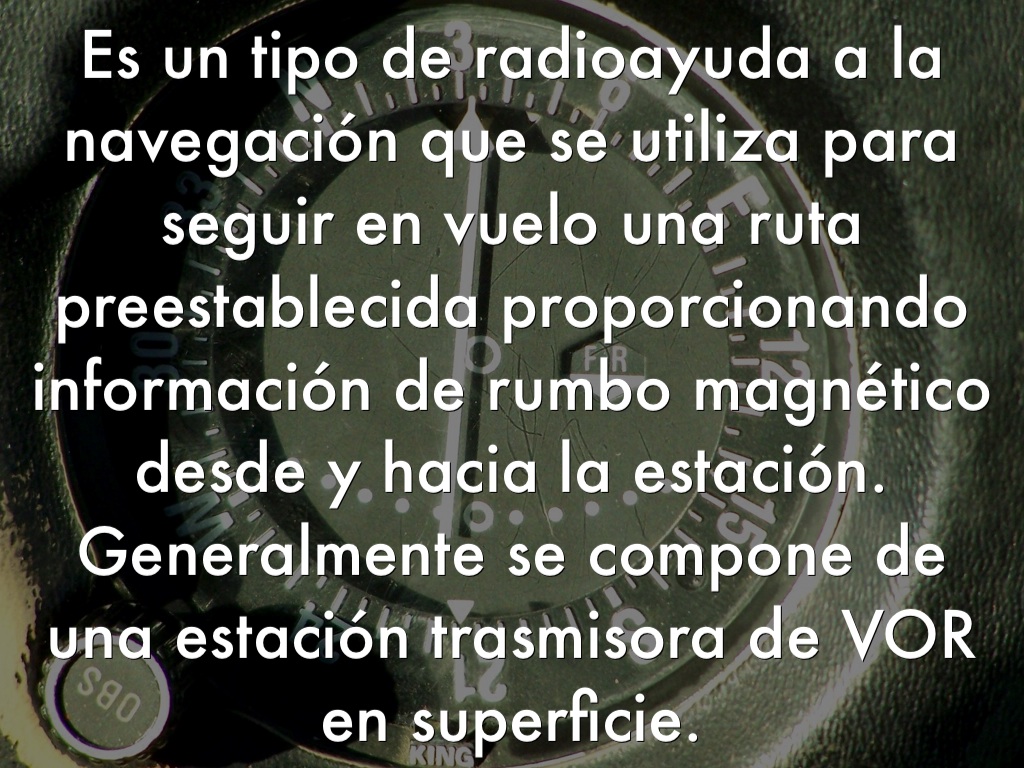

Photo by TerceraFundación
Es un tipo de radioayuda a la navegación que se utiliza para seguir en vuelo una ruta preestablecida proporcionando información de rumbo magnético desde y hacia la estación. Generalmente se compone de una estación trasmisora de VOR en superficie.
Photo by jmiguel.rodriguez

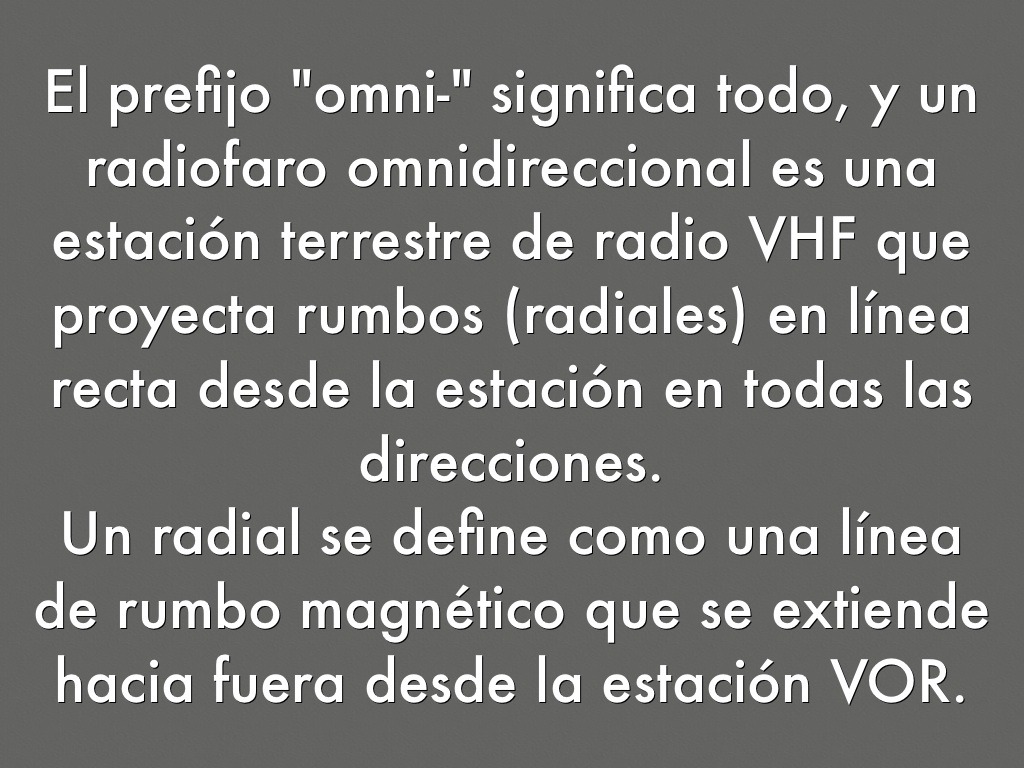

El prefijo "omni-" significa todo, y un radiofaro omnidireccional es una estación terrestre de radio VHF que proyecta rumbos (radiales) en línea recta desde la estación en todas las direcciones.
Un radial se define como una línea de rumbo magnético que se extiende hacia fuera desde la estación VOR.

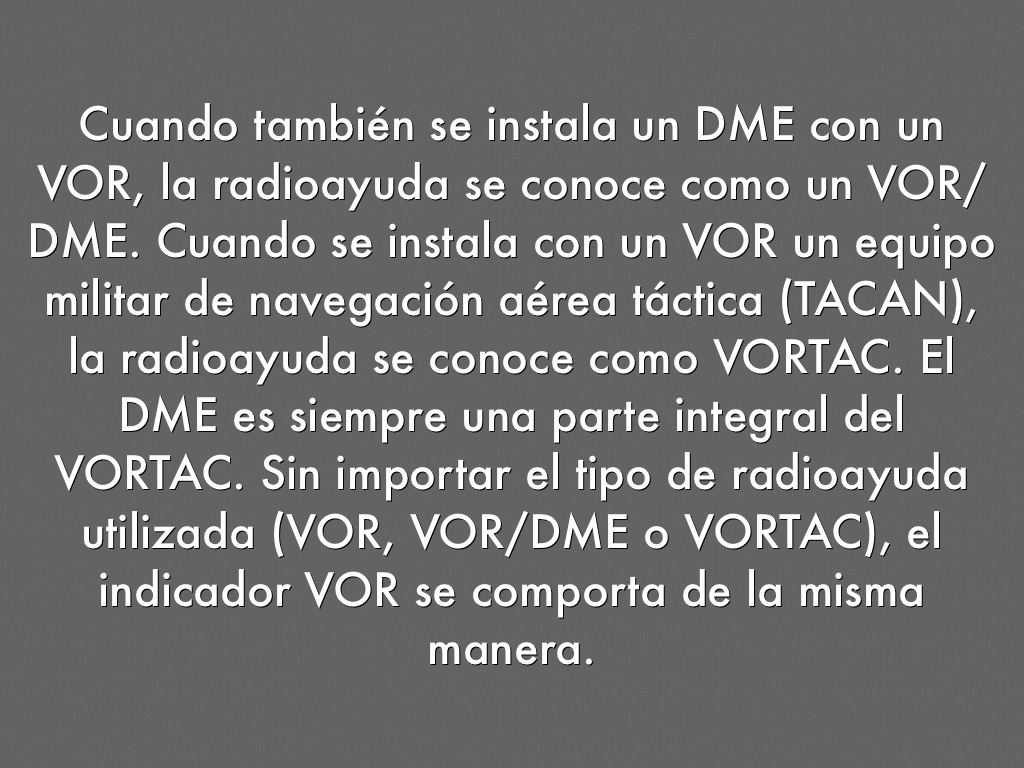

Cuando también se instala un DME con un VOR, la radioayuda se conoce como un VOR/DME. Cuando se instala con un VOR un equipo militar de navegación aérea táctica (TACAN), la radioayuda se conoce como VORTAC. El DME es siempre una parte integral del VORTAC. Sin importar el tipo de radioayuda utilizada (VOR, VOR/DME o VORTAC), el indicador VOR se comporta de la misma
manera.

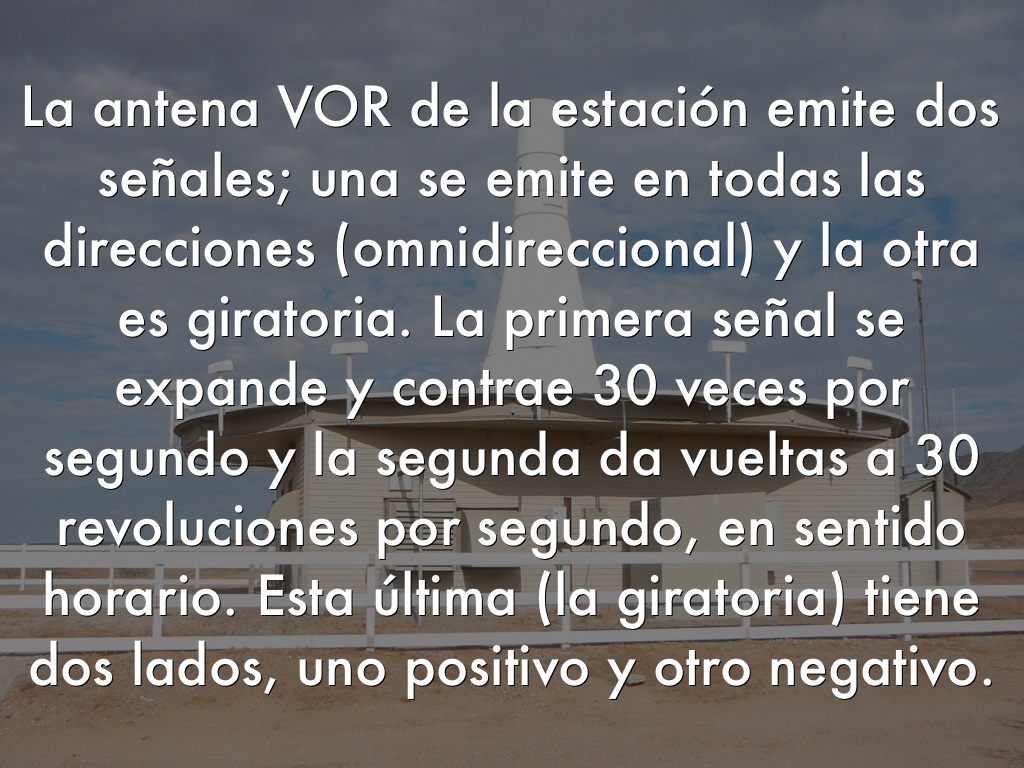

La antena VOR de la estación emite dos señales; una se emite en todas las direcciones (omnidireccional) y la otra es giratoria. La primera señal se expande y contrae 30 veces por segundo y la segunda da vueltas a 30 revoluciones por segundo, en sentido horario. Esta última (la giratoria) tiene dos lados, uno positivo y otro negativo.
Photo by CAHairyBear
Su receptor omnidireccional capta la señal de referencia. Algún tiempo después capta el punto máximo de la señal giratoria positiva. Mide electrónicamente la diferencia de tiempo entre una y otra y la expresa en grados y su marcación magnética con respecto a la estación.
Supongamos, por ejemplo, que la señal giratoria tardara 1 minuto en dar una vuelta (en realidad tarda 1/30 de segundo). Usted recibe la señal de referencia (emitida en todas las direcciones) y 45 segundos después, la giratoria. Esto quiere decir que su posición es 45/60 ó ¾ partes de recorrido giratorio. (Tres cuartas partes de 360° es 270°, por lo tanto usted se encuentra en el radial 270). El receptor omnidireccional efectúa estos cálculos de modo más rápido y preciso.

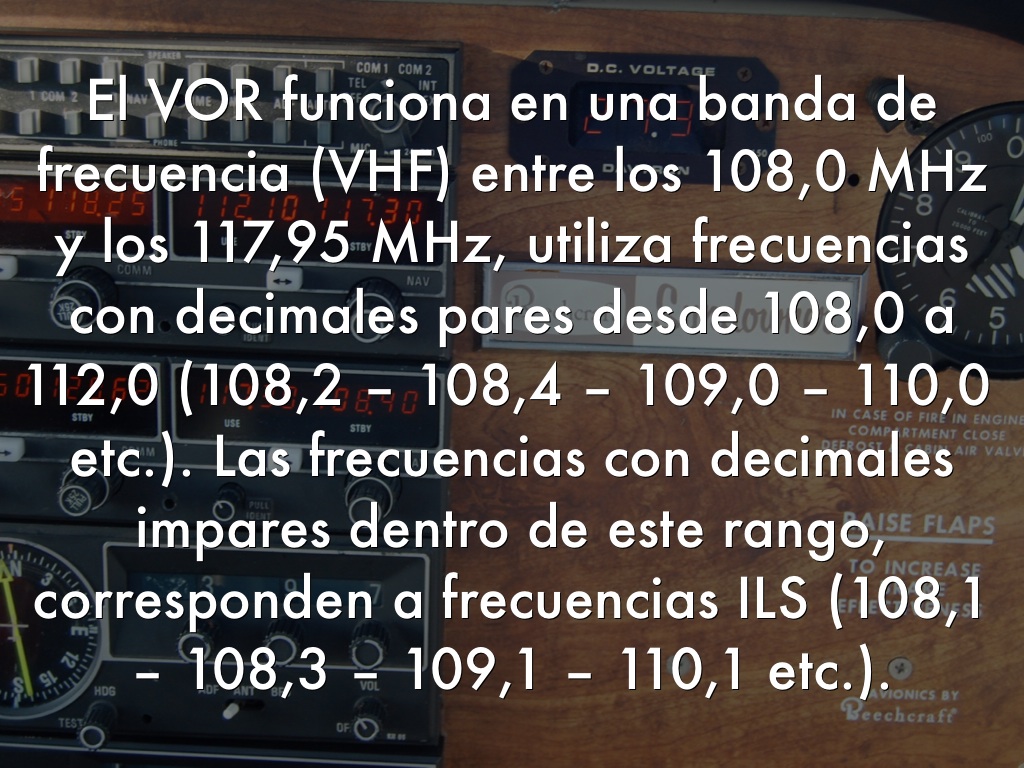

El VOR funciona en una banda de frecuencia (VHF) entre los 108,0 MHz y los 117,95 MHz, utiliza frecuencias con decimales pares desde 108,0 a 112,0 (108,2 – 108,4 – 109,0 – 110,0 etc.). Las frecuencias con decimales impares dentro de este rango, corresponden a frecuencias ILS (108,1 – 108,3 – 109,1 – 110,1 etc.).
