DETERMINACION DEL INDICE DE ABSORCION Y POLARIZACION

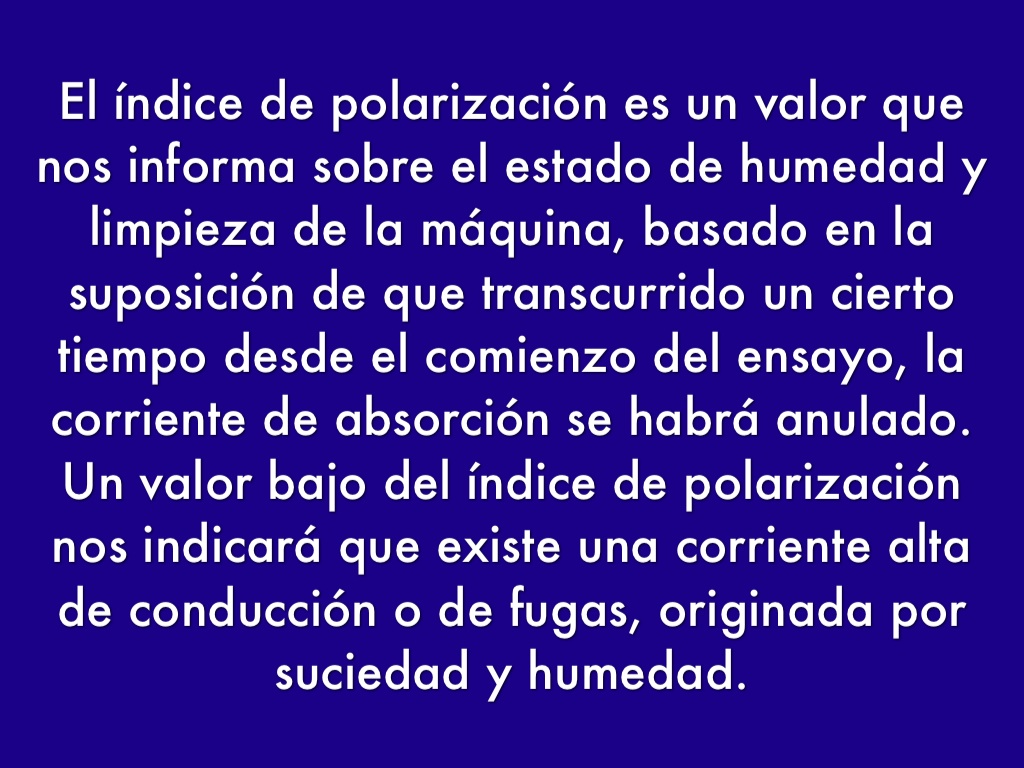

El índice de polarización es un valor que nos informa sobre el estado de humedad y limpieza de la máquina, basado en la suposición de que transcurrido un cierto tiempo desde el comienzo del ensayo, la corriente de absorción se habrá anulado. Un valor bajo del índice de polarización nos indicará que existe una corriente alta de conducción o de fugas, originada por suciedad y humedad.
El índice de polarización es un valor que nos informa sobre el estado de humedad y limpieza de la máquina, basado en la suposición de que transcurrido un cierto tiempo desde el comienzo del ensayo, la corriente de absorción se habrá anulado. Un valor bajo del índice de polarización nos indicará que existe una corriente alta de conducción o de fugas, originada por suciedad y humedad.

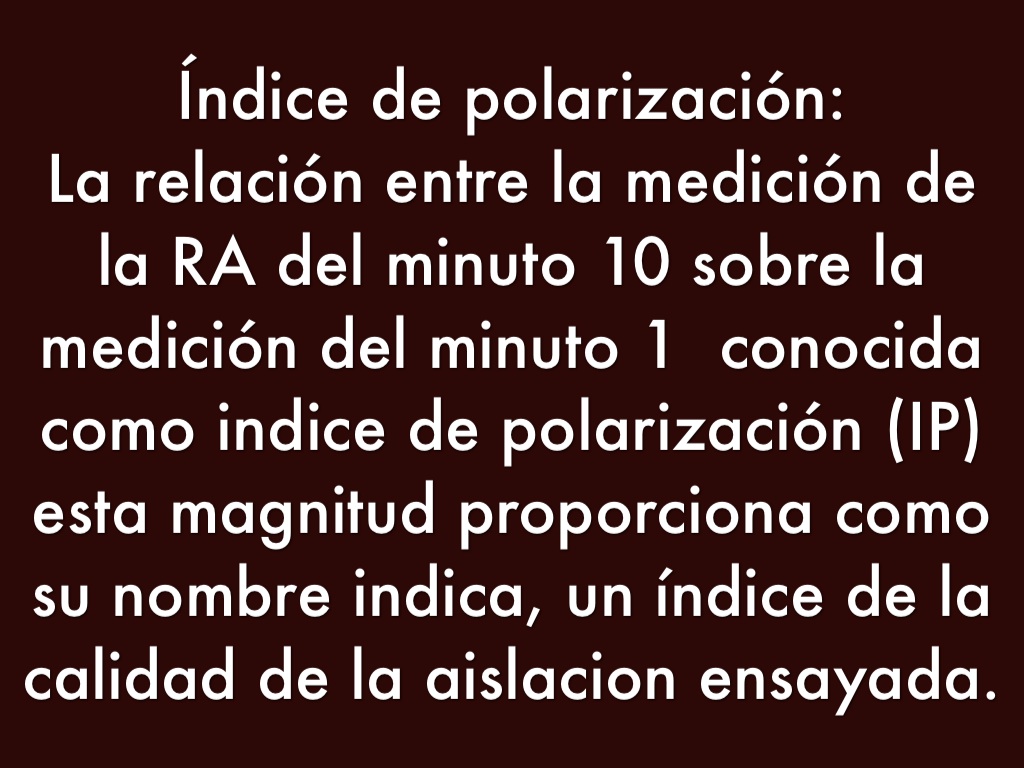

Índice de polarización:
La relación entre la medición de la RA del minuto 10 sobre la medición del minuto 1 conocida como indice de polarización (IP) esta magnitud proporciona como su nombre indica, un índice de la calidad de la aislacion ensayada.

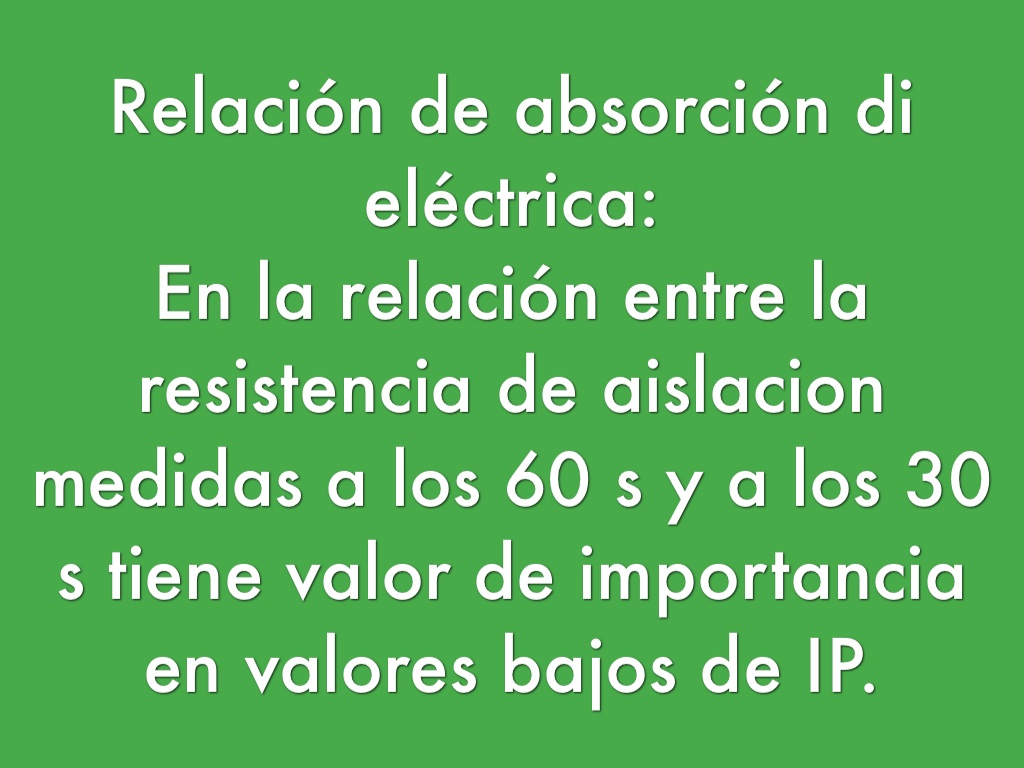

Relación de absorción di eléctrica:
En la relación entre la resistencia de aislacion medidas a los 60 s y a los 30 s tiene valor de importancia en valores bajos de IP.

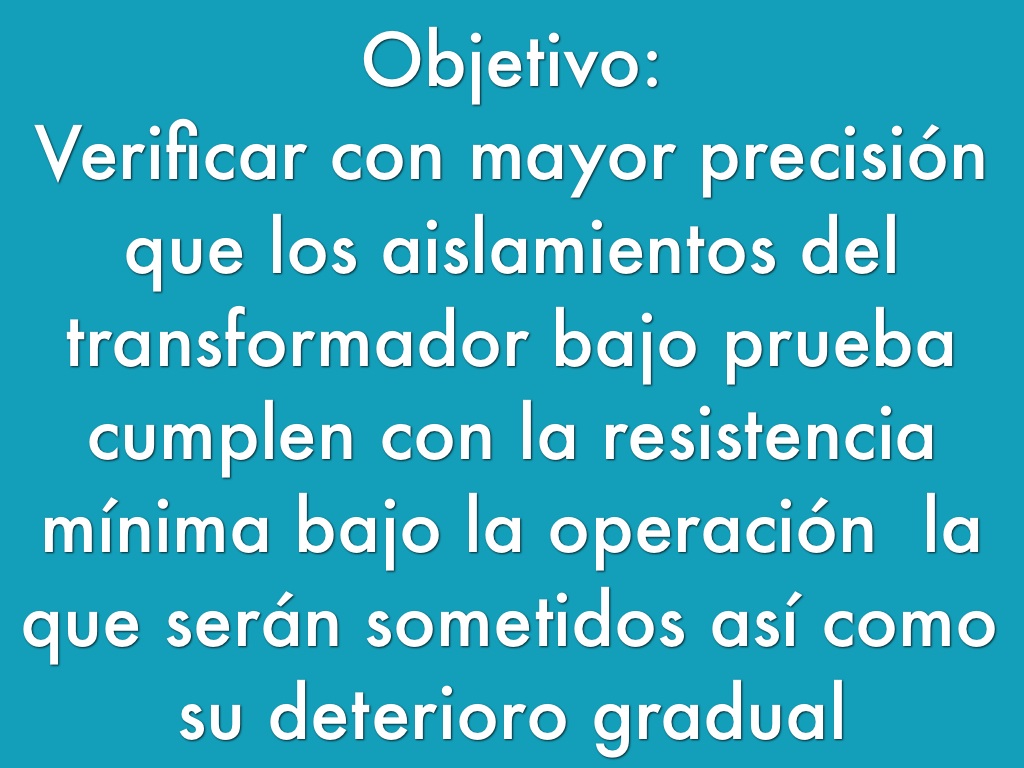

Objetivo:
Verificar con mayor precisión que los aislamientos del transformador bajo prueba cumplen con la resistencia mínima bajo la operación la que serán sometidos así como su deterioro gradual

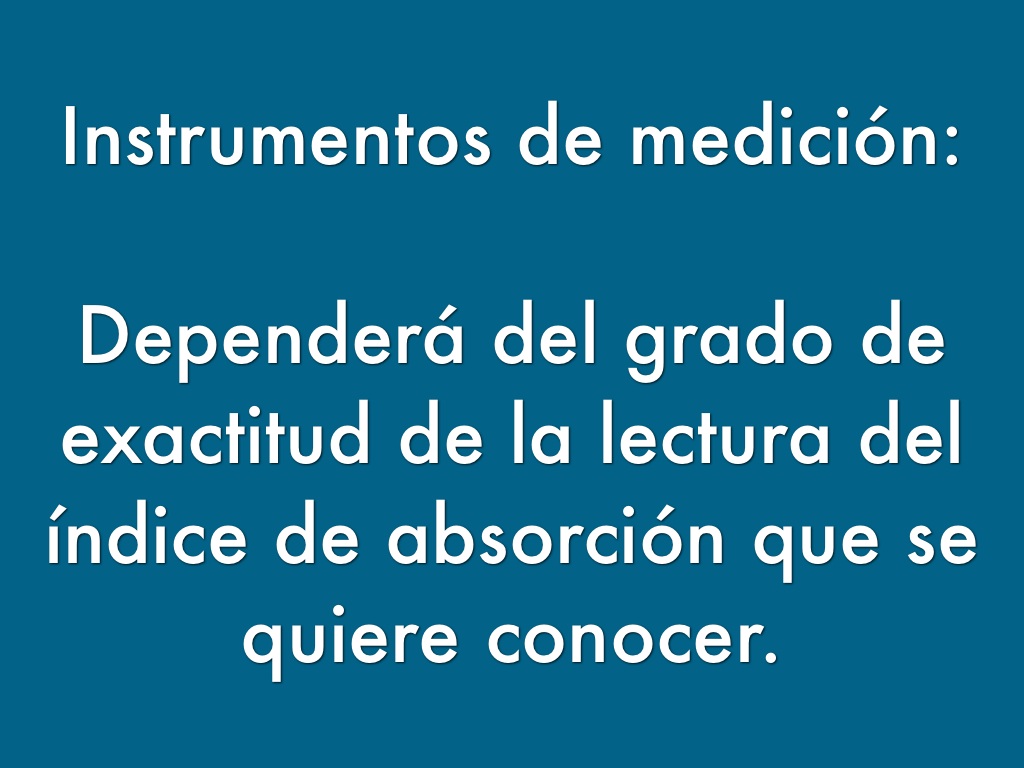

Instrumentos de medición:
Dependerá del grado de exactitud de la lectura del índice de absorción que se quiere conocer.

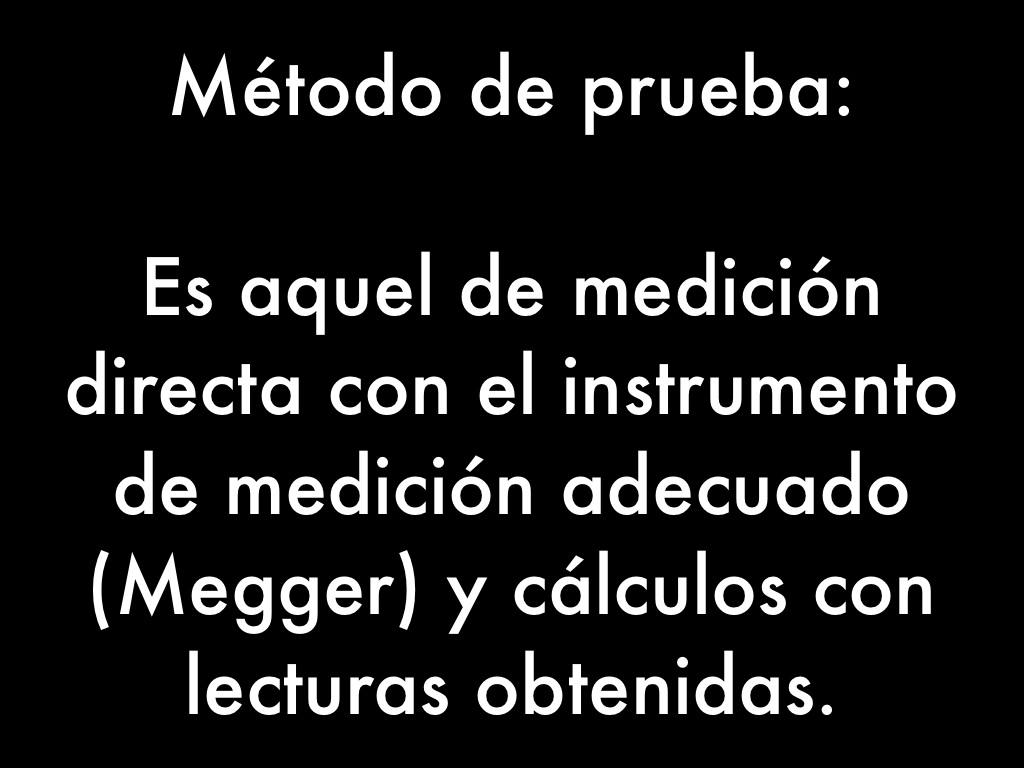

Método de prueba:
Es aquel de medición directa con el instrumento de medición adecuado (Megger) y cálculos con lecturas obtenidas.

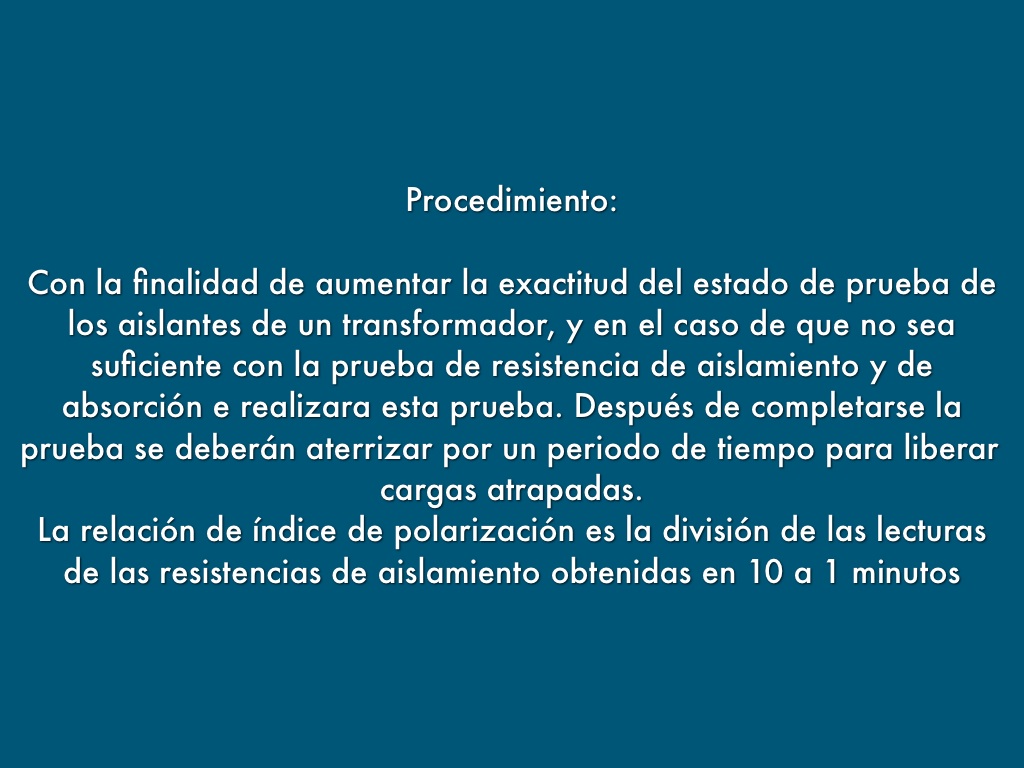

Procedimiento:
Con la finalidad de aumentar la exactitud del estado de prueba de los aislantes de un transformador, y en el caso de que no sea suficiente con la prueba de resistencia de aislamiento y de absorción e realizara esta prueba. Después de completarse la prueba se deberán aterrizar por un periodo de tiempo para liberar cargas atrapadas.
La relación de índice de polarización es la división de las lecturas de las resistencias de aislamiento obtenidas en 10 a 1 minutos

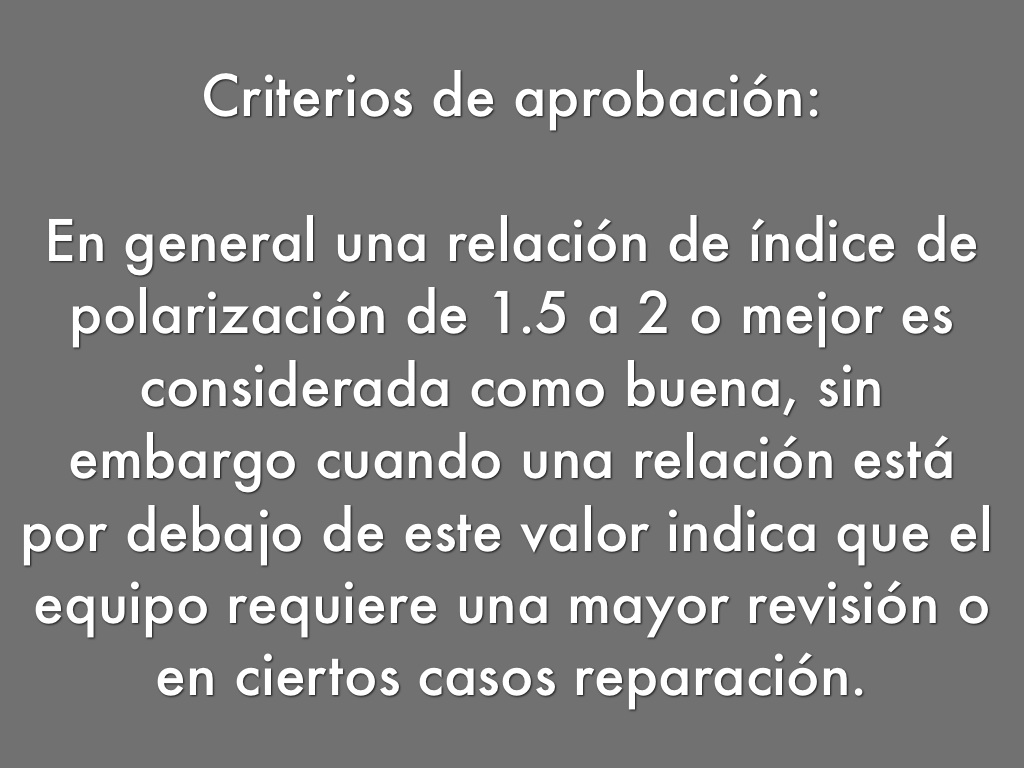

Criterios de aprobación:
En general una relación de índice de polarización de 1.5 a 2 o mejor es considerada como buena, sin embargo cuando una relación está por debajo de este valor indica que el equipo requiere una mayor revisión o en ciertos casos reparación.

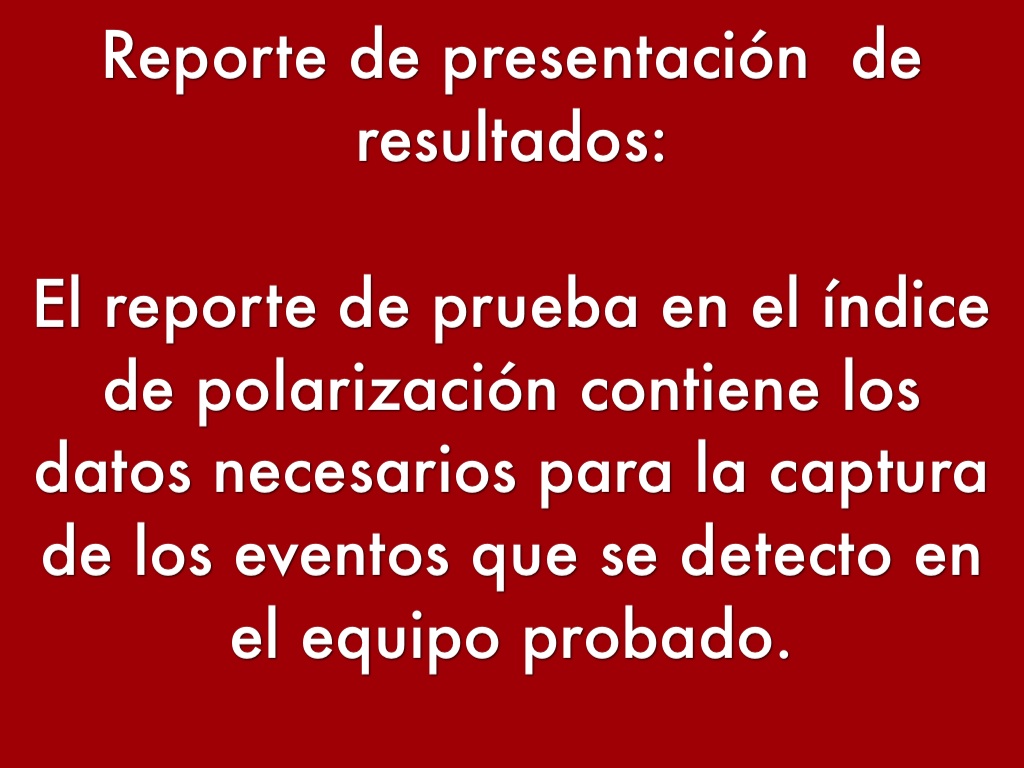

Reporte de presentación de resultados:
El reporte de prueba en el índice de polarización contiene los datos necesarios para la captura de los eventos que se detecto en el equipo probado.
