جهاز كاميرا تصوير سطح المكتبDesktop Video Camera
Photo by † David Gunter
تعريف كاميرا تصوير سطح المكتب DTVC:
يعتبر جهاز كاميرا تصوير سطح المكتب مزيج بين جهاز عرض الشفافيات وجهاز عرض المواد المعتمة وجهاز عرض الشرائح بمعنى أنه جهاز يجمع بين صفات وخصائص هذه الأجهزة بشكل منفصل من خلال جهاز واحد مما أتاح سهولة في استخدام الوسائط المتعددة وتنوعها داخل الصف فالمعلم بإمكانه عرض الصور المعتمة والشفافيات و الشرائح من خلال جهاز واحد فقط.
Photo by RVWithTito
مسميات كاميرا تصوير سطح المكتب DTVC:
1- مصور الفيديو Video Imager.
2- عارض صور الفيديو Video Imaging Presenter.
3- العرض البصرى Visuallizer.
4- الكاميرا الوثائقية Visual Presenter .
5- العارض البصرى Visual Presenter.
6- عرض الوسائل المتعددة Presenter Multimedia .
7- كاميرا تصوير سطح المكتب Desktop Video camera.
8- الفيجولايزر Visuallizer.
Photo by Garrett Gill
المواد التعليمية التي يعرضها الجهاز:
حيث يعرض الجهاز المواد المعتمة كالصور الفوتوغرافية والرسومات والنصوص المكتوبة.
كذلك يعرض المواد الشفافة كالشفافيات والشرائح الشفافة ، ويعرض المجسمات كالنماذج والعينات ، ويعرض أيضا برامج الفيديو .
Photo by kevin dooley
الأماكن التي يستخدم بها الجهاز
• الفصول المدرسية ، مما يتيح للمدرس شرح المادة العلمية بصورة أوضح واستخدام الكمبيوتر أو التلفزيون يعطي تشويق للطالب ويسهل عليه فهم المادة العلمية .
• المعامل والمختبرات ، حيث يمكن توصيل الجهاز بالمجهر ويتم عرض العينة علي الكمبيوتر أو التلفزيون مما يتيح لعدد أكبر من الطلبة أو الدارسين الرؤية بوضوح .
• قاعات الاجتماعات .
• فصول الوسائط المتعددة والفصول الذكية .
• مراكز تصميم تقنيات التعليم
Photo by jamuraa

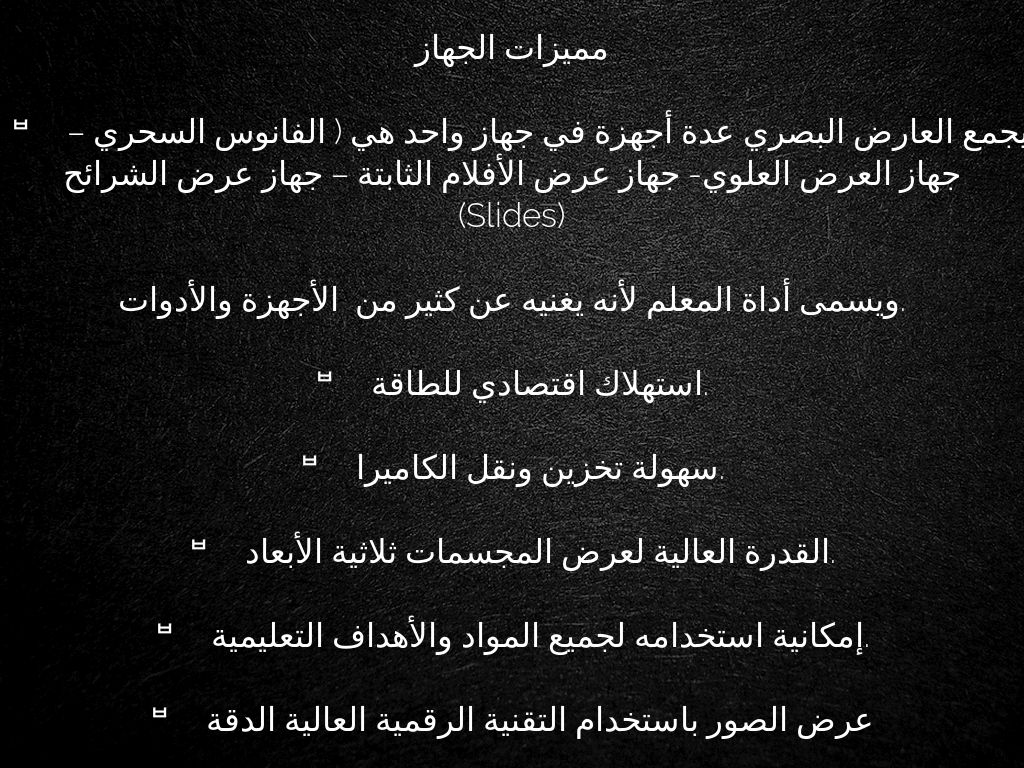

مميزات الجهاز
يجمع العارض البصري عدة أجهزة في جهاز واحد هي ( الفانوس السحري – جهاز العرض العلوي- جهاز عرض الأفلام الثابتة – جهاز عرض الشرائح (Slides)
ويسمى أداة المعلم لأنه يغنيه عن كثير من الأجهزة والأدوات.
استهلاك اقتصادي للطاقة.
سهولة تخزين ونقل الكاميرا.
القدرة العالية لعرض المجسمات ثلاثية الأبعاد.
إمكانية استخدامه لجميع المواد والأهداف التعليمية.
عرض الصور باستخدام التقنية الرقمية العالية الدقة
Photo by RichTatum
وجود مصباحين للإضاءة لمزيد من الوضوح عند الحاجة.
سرعة نقل المعلومات المعروضة على الكاميرا إلى الأجهزة المتصلة بها.
سهولة استخدام وظائف الكاميرا على سطح الجهاز أو استخدام جهاز التحكم عن بعد.
يمكن عمل مقارنة بين صورة وصورة أخرى مخزنة بالجهاز .
يمكن عرض صورة معكوسة .
يمكن عرض الصورة أبيض وأسود أو ألوان سالبة أو موجبة
Photo by Poe Tatum

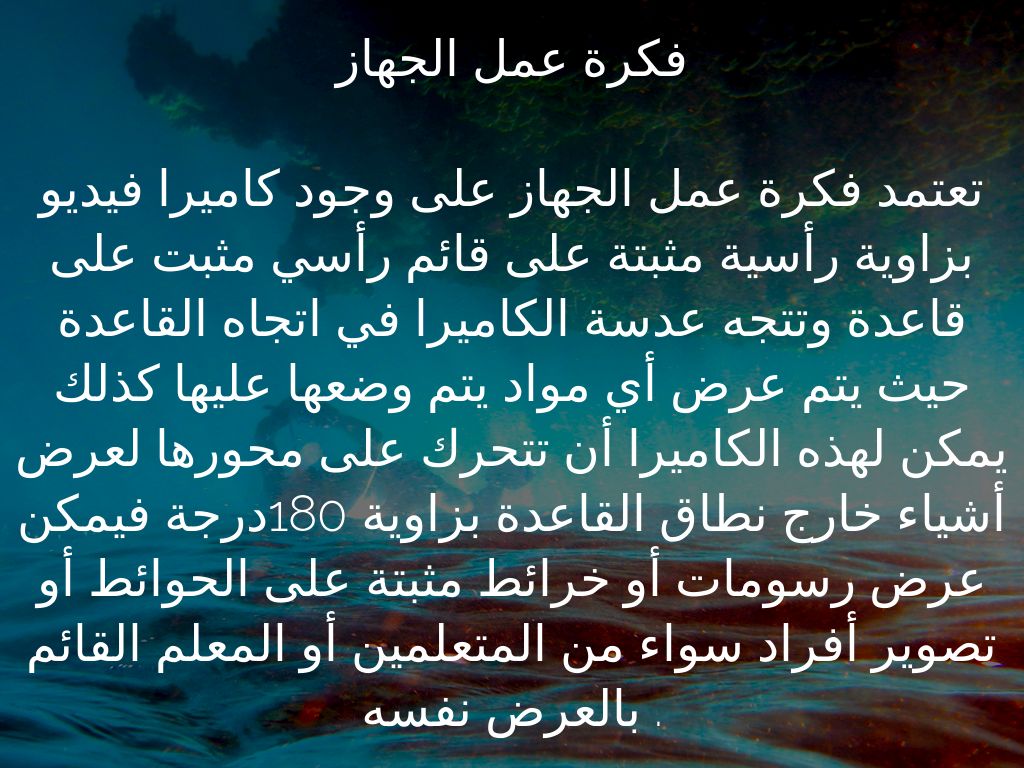

فكرة عمل الجهاز
تعتمد فكرة عمل الجهاز على وجود كاميرا فيديو بزاوية رأسية مثبتة على قائم رأسي مثبت على قاعدة وتتجه عدسة الكاميرا في اتجاه القاعدة حيث يتم عرض أي مواد يتم وضعها عليها كذلك يمكن لهذه الكاميرا أن تتحرك على محورها لعرض أشياء خارج نطاق القاعدة بزاوية 180درجة فيمكن عرض رسومات أو خرائط مثبتة على الحوائط أو تصوير أفراد سواء من المتعلمين أو المعلم القائم بالعرض نفسه .
Photo by marfis75
مكونات جهاز كاميرا تصوير سطح المكتب DTVC
لوحة التحكم ( لوحة المفاتيح ) بجهاز كاميرا تصوير سطح المكتب
مدخل التيار الكهربائى (Ac
2ـ مفتاح التشغيل الرئيسى Power (On /Off) .
3ـ مخرج تشغيل شاشة (S-VIDEO)
4ـ مخرج تشغيل شاشة (VIDEO OUT) .
5ـ مخرج الصوت (AUDIO OUT) .
6مدخلى الصوت (AUDIO IN).
7ـ مدخلى جهاز الفيديو (VIDEO IN).
8 ـ مدخلى جهاز سوبر فيديو (S-VIDEO).
9ـ مخرجى العرض "جهاز عرض البيانات" (VGA OUT) .
10ـ مدخلى العرض "جهاز الكمبيوتر" (VGA IN) .
11ـ مدخل (USB) .
Photo by Matthias Rhomberg

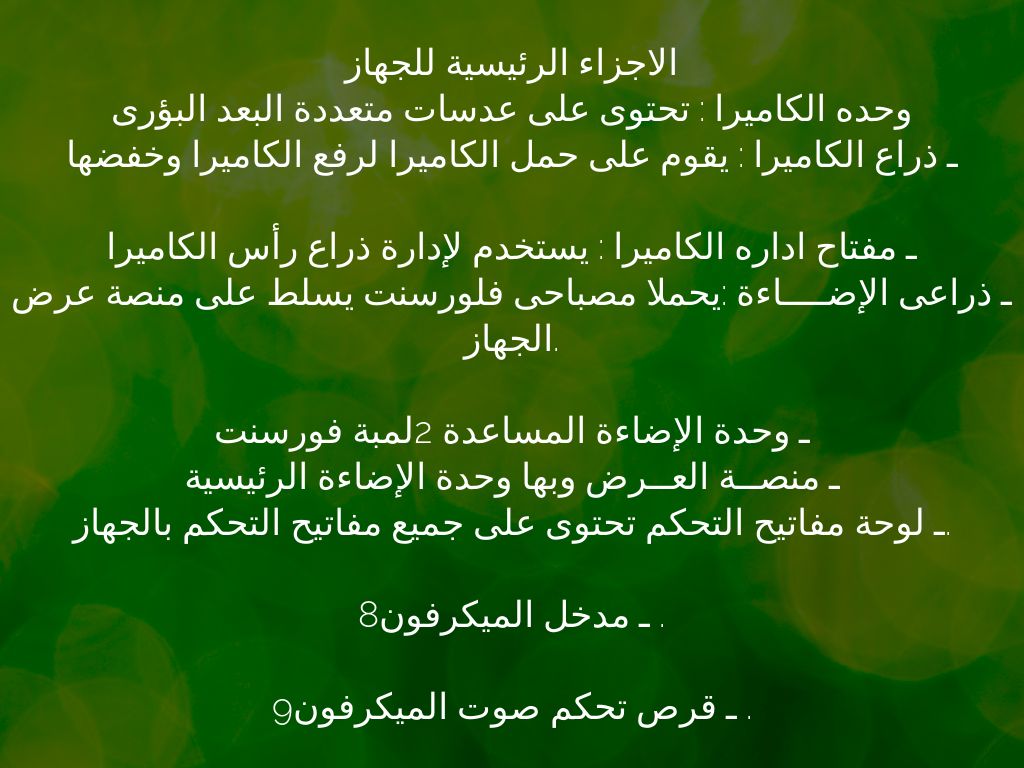

الاجزاء الرئيسية للجهاز
وحده الكاميرا : تحتوى على عدسات متعددة البعد البؤرى
ـ ذراع الكاميرا : يقوم على حمل الكاميرا لرفع الكاميرا وخفضها
ـ مفتاح اداره الكاميرا : يستخدم لإدارة ذراع رأس الكاميرا
ـ ذراعى الإضــــاءة :يحملا مصباحى فلورسنت يسلط على منصة عرض الجهاز.
ـ وحدة الإضاءة المساعدة 2لمبة فورسنت
ـ منصــة العــرض وبها وحدة الإضاءة الرئيسية
ـ لوحة مفاتيح التحكم تحتوى على جميع مفاتيح التحكم بالجهاز.
8ـ مدخل الميكرفون .
9ـ قرص تحكم صوت الميكرفون .
Photo by Sergiu Bacioiu

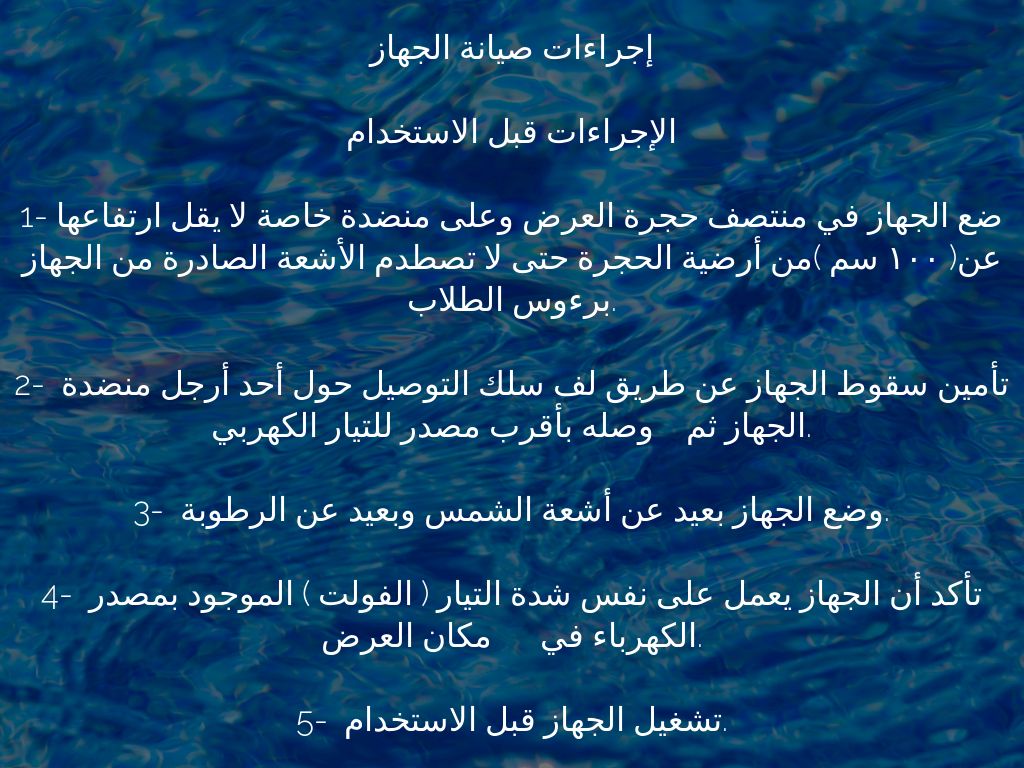

إجراءات صيانة الجهاز
الإجراءات قبل الاستخدام
1- ضع الجهاز في منتصف حجرة العرض وعلى منضدة خاصة لا يقل ارتفاعها عن( ١٠٠ سم )من أرضية الحجرة حتى لا تصطدم الأشعة الصادرة من الجهاز برءوس الطلاب.
2- تأمين سقوط الجهاز عن طريق لف سلك التوصيل حول أحد أرجل منضدة الجهاز ثم وصله بأقرب مصدر للتيار الكهربي.
3- وضع الجهاز بعيد عن أشعة الشمس وبعيد عن الرطوبة.
4- تأكد أن الجهاز يعمل على نفس شدة التيار ( الفولت ) الموجود بمصدر الكهرباء في مكان العرض.
5- تشغيل الجهاز قبل الاستخدام.
Photo by @Doug88888

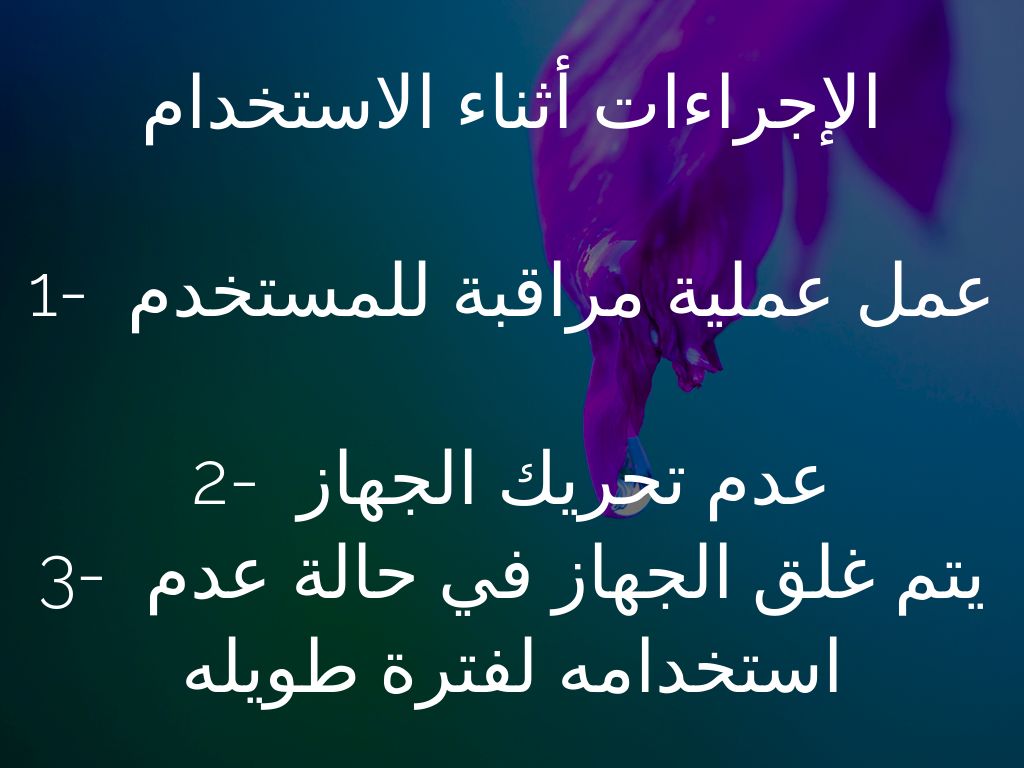

الإجراءات أثناء الاستخدام
1- عمل عملية مراقبة للمستخدم
2- عدم تحريك الجهاز
3- يتم غلق الجهاز في حالة عدم استخدامه لفترة طويله
Photo by 96dpi

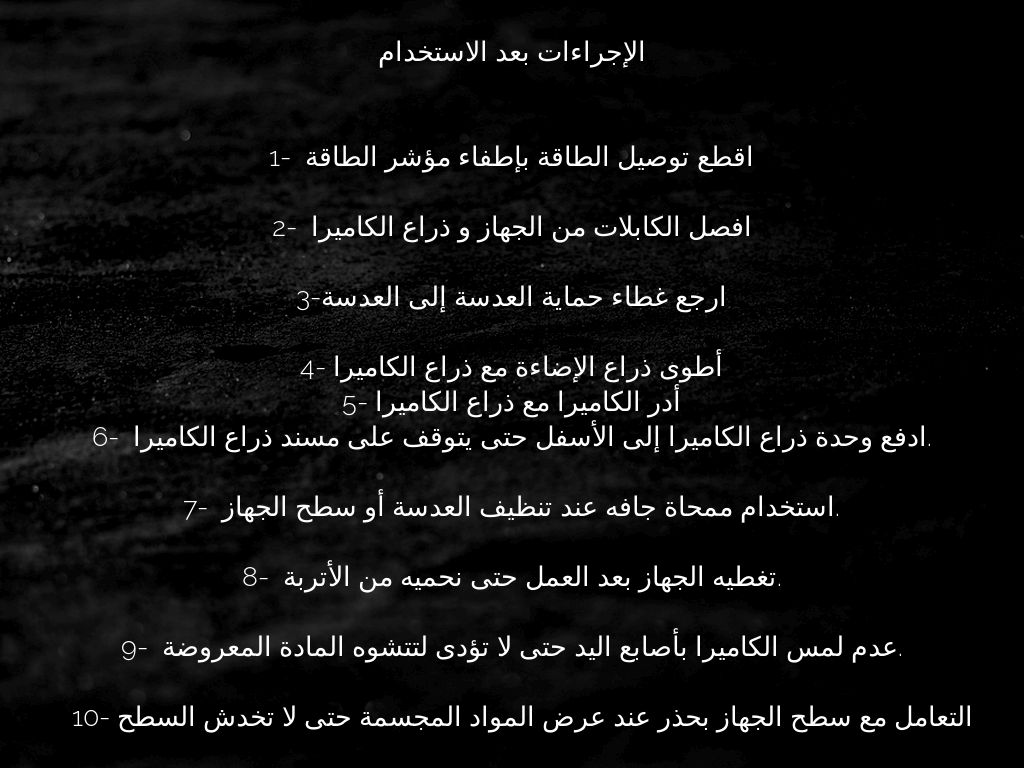

الإجراءات بعد الاستخدام
1- اقطع توصيل الطاقة بإطفاء مؤشر الطاقة
2- افصل الكابلات من الجهاز و ذراع الكاميرا
3-ارجع غطاء حماية العدسة إلى العدسة
4- أطوى ذراع الإضاءة مع ذراع الكاميرا
5- أدر الكاميرا مع ذراع الكاميرا
6- ادفع وحدة ذراع الكاميرا إلى الأسفل حتى يتوقف على مسند ذراع الكاميرا.
7- استخدام ممحاة جافه عند تنظيف العدسة أو سطح الجهاز.
8- تغطيه الجهاز بعد العمل حتى نحميه من الأتربة.
9- عدم لمس الكاميرا بأصابع اليد حتى لا تؤدى لتتشوه المادة المعروضة.
10- التعامل مع سطح الجهاز بحذر عند عرض المواد المجسمة حتى لا تخدش السطح
Photo by kevin dooley

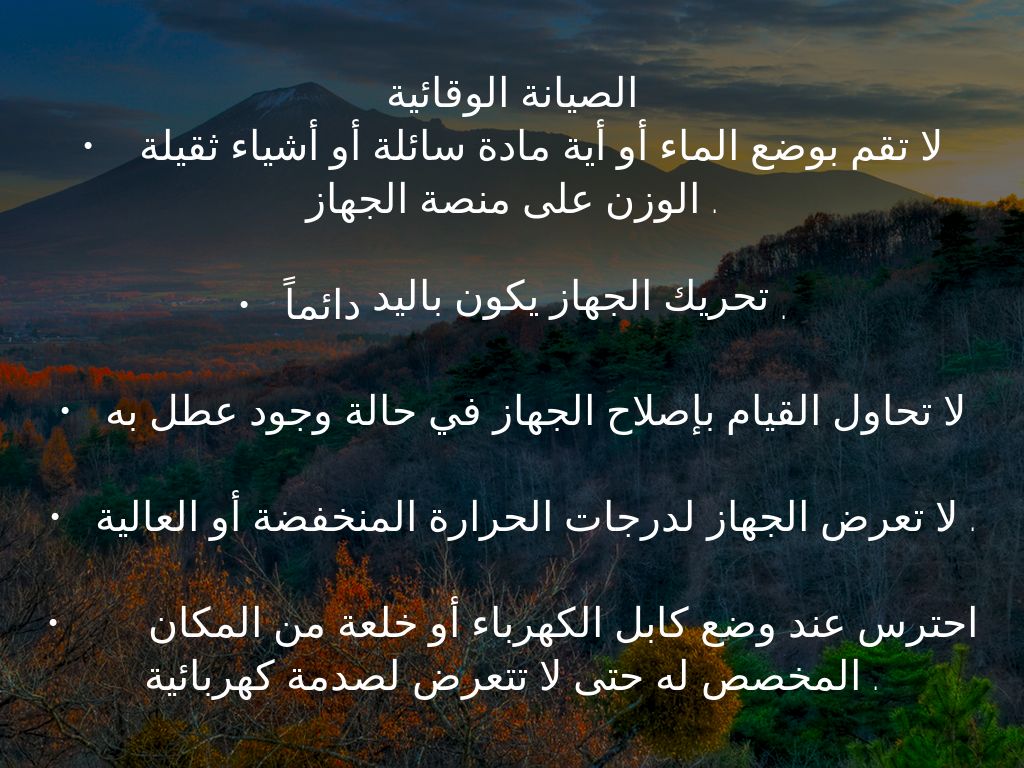

الصيانة الوقائية
• لا تقم بوضع الماء أو أية مادة سائلة أو أشياء ثقيلة الوزن على منصة الجهاز .
• تحريك الجهاز يكون باليد دائماً .
• لا تحاول القيام بإصلاح الجهاز في حالة وجود عطل به
• لا تعرض الجهاز لدرجات الحرارة المنخفضة أو العالية .
• احترس عند وضع كابل الكهرباء أو خلعة من المكان المخصص له حتى لا تتعرض لصدمة كهربائية .
Photo by jasohill

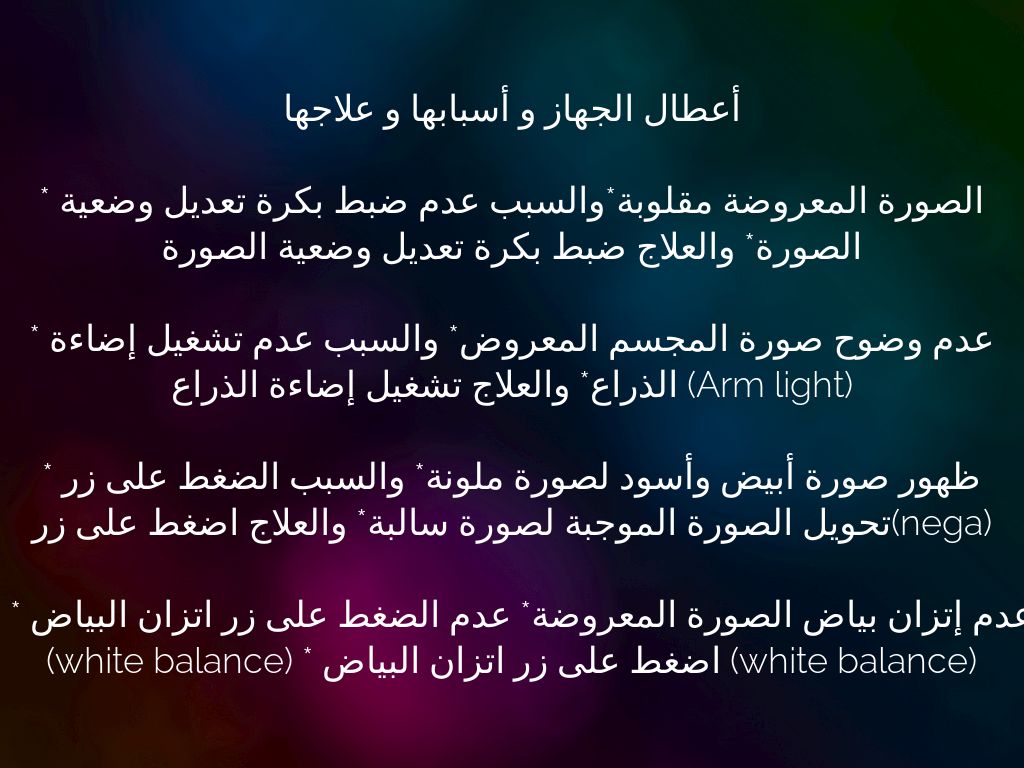

أعطال الجهاز و أسبابها و علاجها
* الصورة المعروضة مقلوبة *والسبب عدم ضبط بكرة تعديل وضعية الصورة * والعلاج ضبط بكرة تعديل وضعية الصورة
* عدم وضوح صورة المجسم المعروض * والسبب عدم تشغيل إضاءة الذراع * والعلاج تشغيل إضاءة الذراع (Arm light)
* ظهور صورة أبيض وأسود لصورة ملونة * والسبب الضغط على زر تحويل الصورة الموجبة لصورة سالبة * والعلاج اضغط على زر(nega)
* عدم إتزان بياض الصورة المعروضة * عدم الضغط على زر اتزان البياض (white balance) * اضغط على زر اتزان البياض (white balance)
Photo by Poe Tatum

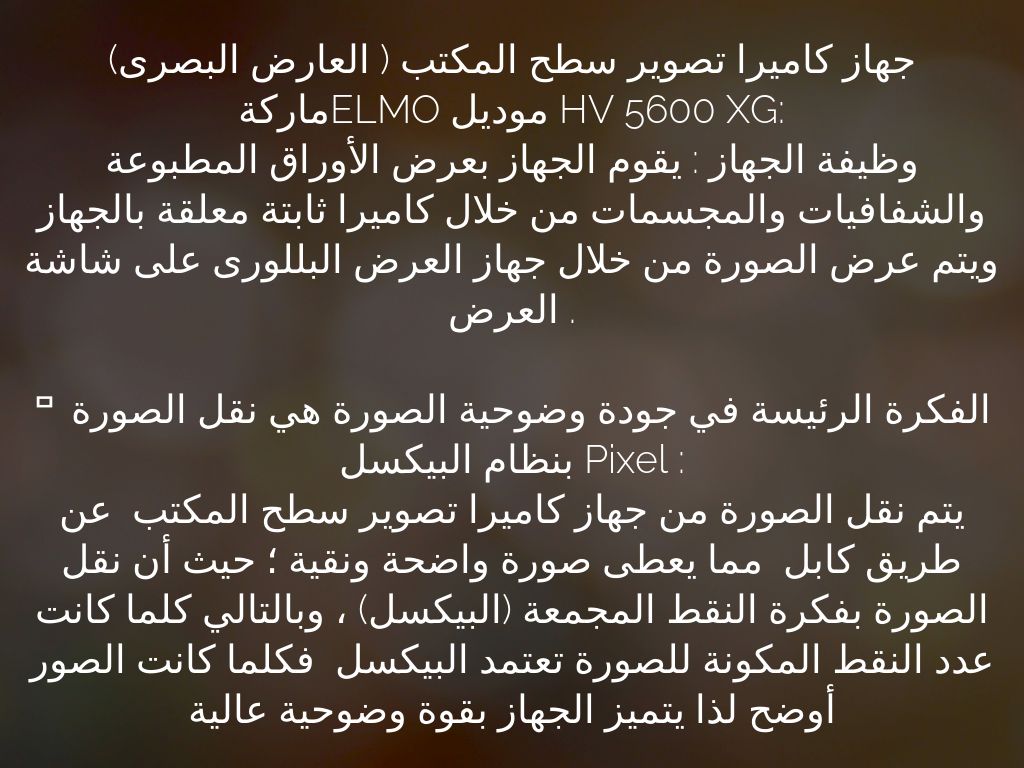

(جهاز كاميرا تصوير سطح المكتب ( العارض البصرى
ماركةELMO موديل HV 5600 XG:
وظيفة الجهاز : يقوم الجهاز بعرض الأوراق المطبوعة والشفافيات والمجسمات من خلال كاميرا ثابتة معلقة بالجهاز ويتم عرض الصورة من خلال جهاز العرض البللورى على شاشة العرض .
الفكرة الرئيسة في جودة وضوحية الصورة هي نقل الصورة بنظام البيكسل Pixel :
يتم نقل الصورة من جهاز كاميرا تصوير سطح المكتب عن طريق كابل مما يعطى صورة واضحة ونقية ؛ حيث أن نقل الصورة بفكرة النقط المجمعة (البيكسل) ، وبالتالي كلما كانت عدد النقط المكونة للصورة تعتمد البيكسل فكلما كانت الصور أوضح لذا يتميز الجهاز بقوة وضوحية عالية
Photo by ξωαŋ ThΦt (slowly back...)
اعداد/ياسمين خالدعبدالمنعم
تحت اشراف / د/ عمرو درويش
Photo by RichGrundy

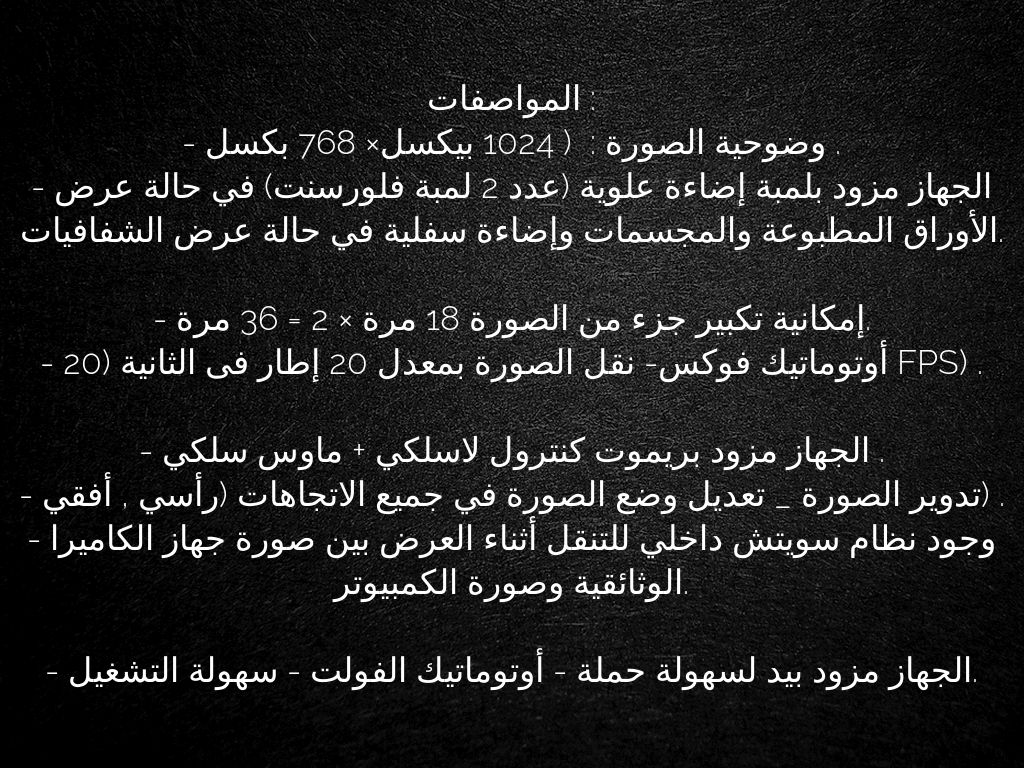

المواصفات :
- وضوحية الصورة : ( 1024 بيكسل× 768 بكسل .
- الجهاز مزود بلمبة إضاءة علوية (عدد 2 لمبة فلورسنت) في حالة عرض الأوراق المطبوعة والمجسمات وإضاءة سفلية في حالة عرض الشفافيات.
- إمكانية تكبير جزء من الصورة 18 مرة × 2 = 36 مرة.
- أوتوماتيك فوكس- نقل الصورة بمعدل 20 إطار فى الثانية (20 FPS) .
- الجهاز مزود بريموت كنترول لاسلكي + ماوس سلكي .
- تدوير الصورة _ تعديل وضع الصورة في جميع الاتجاهات (رأسي , أفقي) .
- وجود نظام سويتش داخلي للتنقل أثناء العرض بين صورة جهاز الكاميرا الوثائقية وصورة الكمبيوتر.
- الجهاز مزود بيد لسهولة حملة - أوتوماتيك الفولت - سهولة التشغيل.
Photo by RichTatum

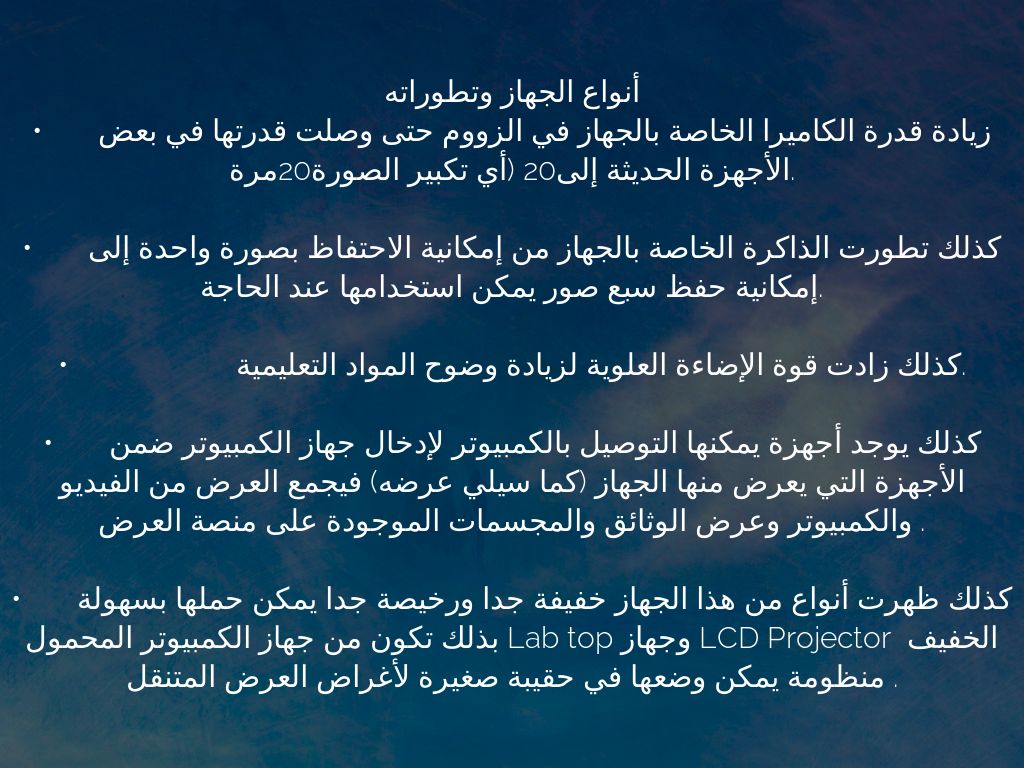

أنواع الجهاز وتطوراته
• زيادة قدرة الكاميرا الخاصة بالجهاز في الزووم حتى وصلت قدرتها في بعض الأجهزة الحديثة إلى20 (أي تكبير الصورة20مرة.
• كذلك تطورت الذاكرة الخاصة بالجهاز من إمكانية الاحتفاظ بصورة واحدة إلى إمكانية حفظ سبع صور يمكن استخدامها عند الحاجة.
• كذلك زادت قوة الإضاءة العلوية لزيادة وضوح المواد التعليمية.
• كذلك يوجد أجهزة يمكنها التوصيل بالكمبيوتر لإدخال جهاز الكمبيوتر ضمن الأجهزة التي يعرض منها الجهاز (كما سيلي عرضه) فيجمع العرض من الفيديو والكمبيوتر وعرض الوثائق والمجسمات الموجودة على منصة العرض .
• كذلك ظهرت أنواع من هذا الجهاز خفيفة جدا ورخيصة جدا يمكن حملها بسهولة بذلك تكون من جهاز الكمبيوتر المحمول Lab top وجهاز LCD Projector الخفيف منظومة يمكن وضعها في حقيبة صغيرة لأغراض العرض المتنقل .
