1.

Ретген Завод

Резиновый напорный рукав: классы, давление, выбор по ГОСТ 5398
https://rentgen.pro/product/rukav-nap-vsas-bgr-2-gost5398-d-50mm-10atm-8m-m...
https://rentgen.pro/product/rukav-nap-vsas-bgr-2-gost5398-d-65mm-5atm-10mo-...
https://rentgen.pro/product/rukav-nap-vsas-bgr-2-gost5398-d100mm-10atm-6mr-...
https://rentgen.pro/product/rukav-nap-vsas-bgr-2-gost5398-d100mm-5atm-8m-m/
https://rentgen.pro/product/rukav-nap-vsas-kshhgr-2-gost5398-d-50mm-10atm-1...
https://rentgen.pro/product/rukav-nap-vsas-kshhgr-2-gost5398-d-50mm-10atm-8...
https://rentgen.pro/product/rukav-nap-vsas-kshhgr-2-gost5398-d-50mm-3atm-4m...
https://rentgen.pro/product/rukav-nap-vsas-kshhgr-2-gost5398-d-65mm-5atm-10...
https://rentgen.pro/product/rukav-nap-vsas-kshhgr-2-gost5398-d-65mm-5atm-4m...
https://rentgen.pro/product/rukav-nap-vsas-kshhgr-2-gost5398-d100mm-5atm-8m...
https://rentgen.pro/product/rukav-nap-vsas-vgr-1-gost5398-d-50mm-10m-m/
https://rentgen.pro/product/rukav-nap-vsas-vgr-1-gost5398-d-65mm-4m-m/
https://rentgen.pro/product/rukav-nap-vsas-vgr-2-gost5398-d-32mm-10atm-10mo...
2.

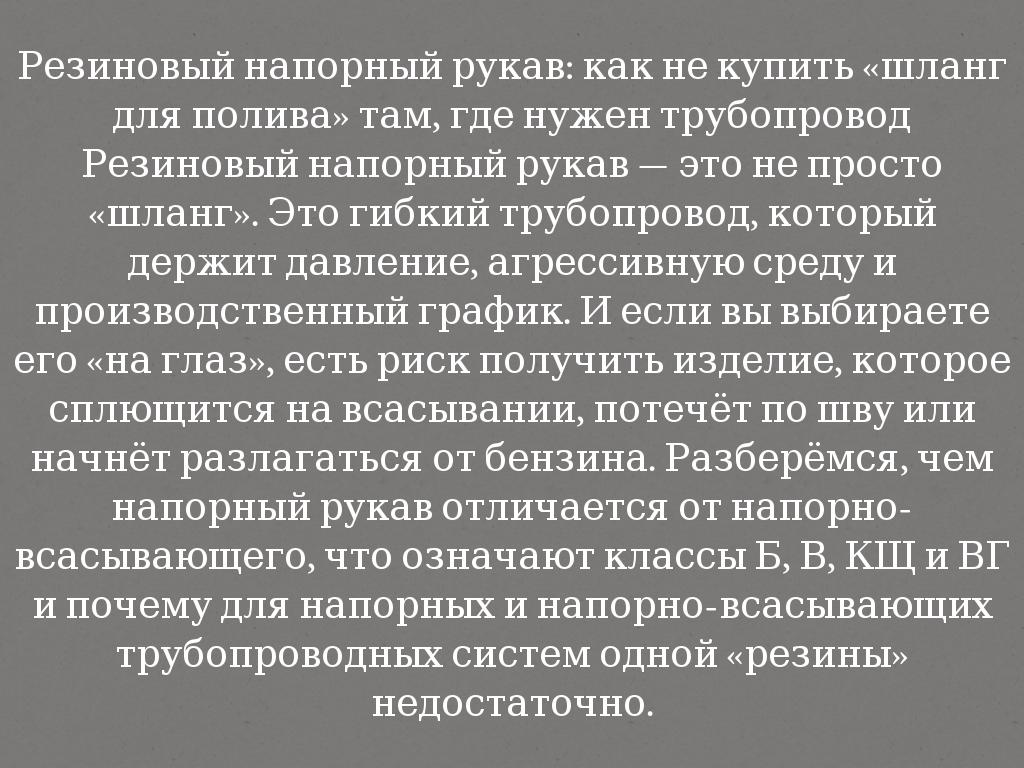

Резиновый напорный рукав: как не купить «шланг для полива» там, где нужен трубопровод
Резиновый напорный рукав — это не просто «шланг». Это гибкий трубопровод, который держит давление, агрессивную среду и производственный график. И если вы выбираете его «на глаз», есть риск получить изделие, которое сплющится на всасывании, потечёт по шву или начнёт разлагаться от бензина. Разберёмся, чем напорный рукав отличается от напорно-всасывающего, что означают классы Б, В, КЩ и ВГ и почему для напорных и напорно-всасывающих трубопроводных систем одной «резины» недостаточно.

3.

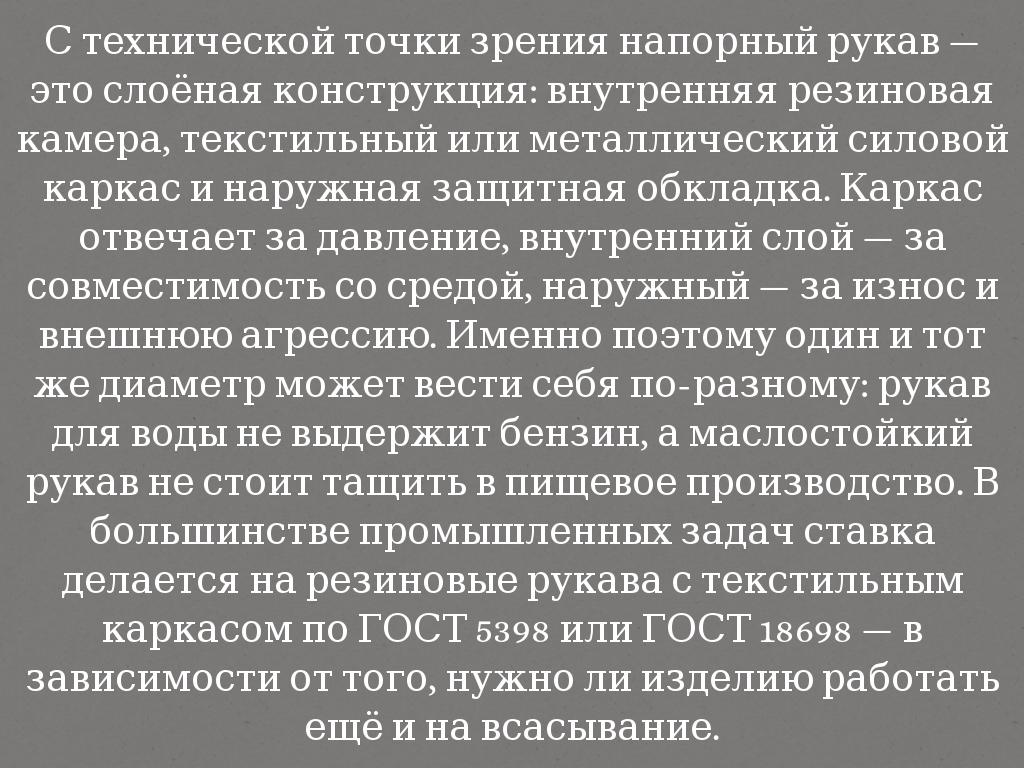

С технической точки зрения напорный рукав — это слоёная конструкция: внутренняя резиновая камера, текстильный или металлический силовой каркас и наружная защитная обкладка. Каркас отвечает за давление, внутренний слой — за совместимость со средой, наружный — за износ и внешнюю агрессию. Именно поэтому один и тот же диаметр может вести себя по-разному: рукав для воды не выдержит бензин, а маслостойкий рукав не стоит тащить в пищевое производство. В большинстве промышленных задач ставка делается на резиновые рукава с текстильным каркасом по ГОСТ 5398 или ГОСТ 18698 — в зависимости от того, нужно ли изделию работать ещё и на всасывание.

4.

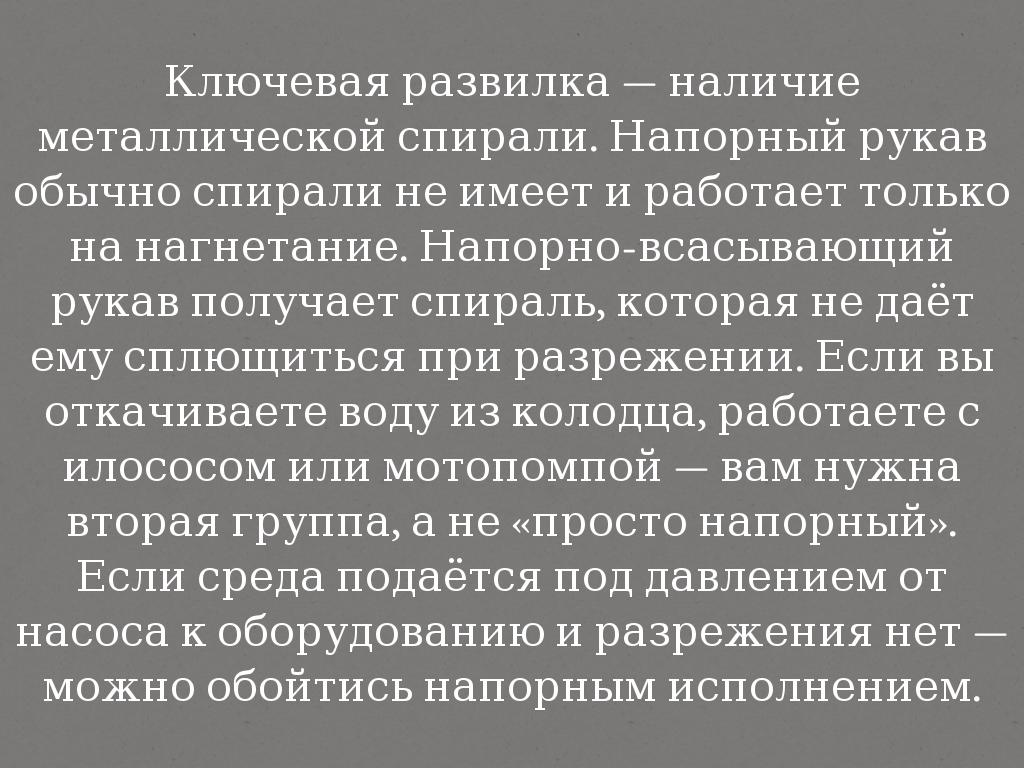

Ключевая развилка — наличие металлической спирали. Напорный рукав обычно спирали не имеет и работает только на нагнетание. Напорно-всасывающий рукав получает спираль, которая не даёт ему сплющиться при разрежении. Если вы откачиваете воду из колодца, работаете с илососом или мотопомпой — вам нужна вторая группа, а не «просто напорный». Если среда подаётся под давлением от насоса к оборудованию и разрежения нет — можно обойтись напорным исполнением.

5.

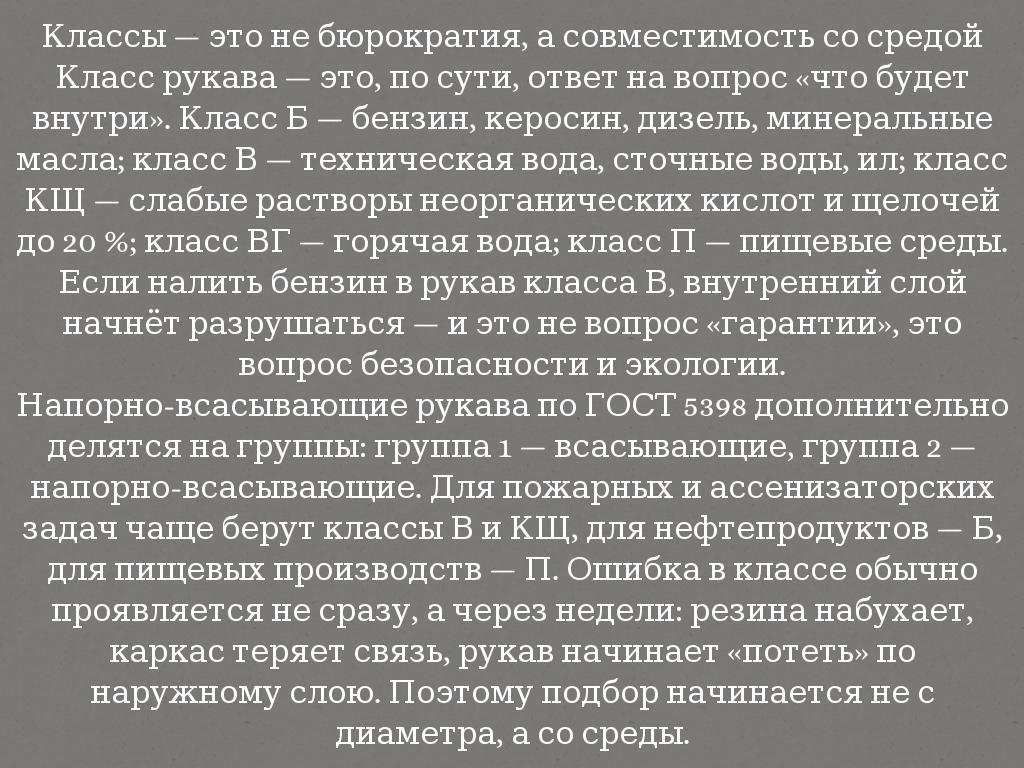

Классы — это не бюрократия, а совместимость со средой
Класс рукава — это, по сути, ответ на вопрос «что будет внутри». Класс Б — бензин, керосин, дизель, минеральные масла; класс В — техническая вода, сточные воды, ил; класс КЩ — слабые растворы неорганических кислот и щелочей до 20 %; класс ВГ — горячая вода; класс П — пищевые среды. Если налить бензин в рукав класса В, внутренний слой начнёт разрушаться — и это не вопрос «гарантии», это вопрос безопасности и экологии.
Напорно-всасывающие рукава по ГОСТ 5398 дополнительно делятся на группы: группа 1 — всасывающие, группа 2 — напорно-всасывающие. Для пожарных и ассенизаторских задач чаще берут классы В и КЩ, для нефтепродуктов — Б, для пищевых производств — П. Ошибка в классе обычно проявляется не сразу, а через недели: резина набухает, каркас теряет связь, рукав начинает «потеть» по наружному слою. Поэтому подбор начинается не с диаметра, а со среды.

6.

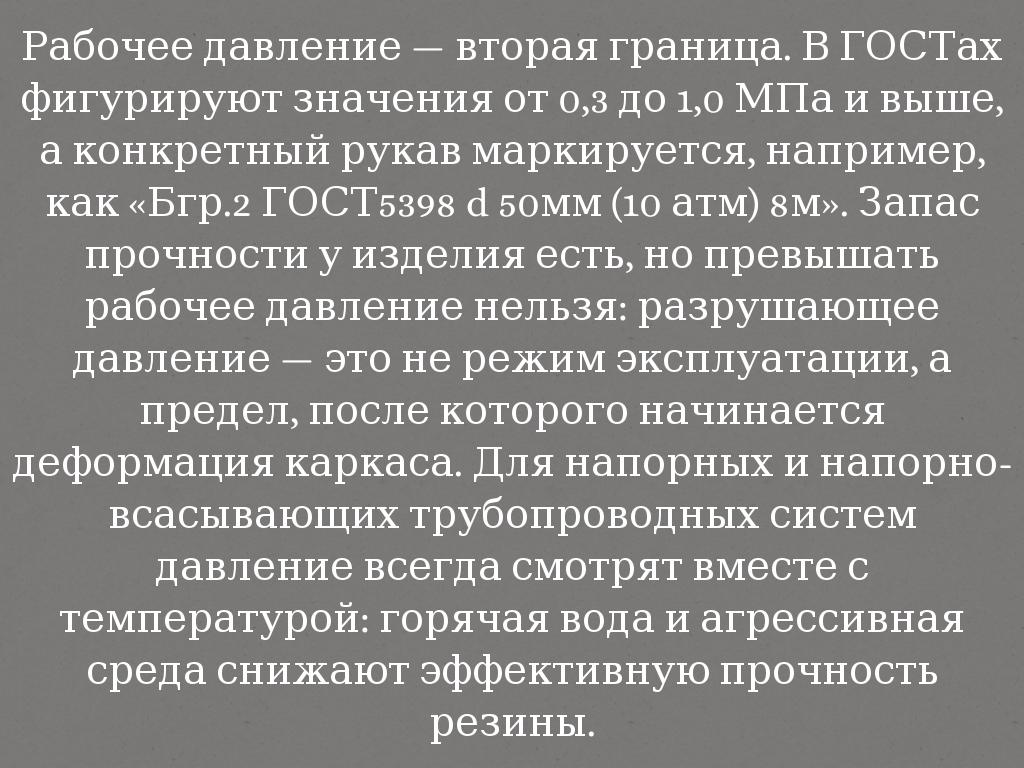

Рабочее давление — вторая граница. В ГОСТах фигурируют значения от 0,3 до 1,0 МПа и выше, а конкретный рукав маркируется, например, как «Бгр.2 ГОСТ5398 d 50мм (10 атм) 8м». Запас прочности у изделия есть, но превышать рабочее давление нельзя: разрушающее давление — это не режим эксплуатации, а предел, после которого начинается деформация каркаса. Для напорных и напорно-всасывающих трубопроводных систем давление всегда смотрят вместе с температурой: горячая вода и агрессивная среда снижают эффективную прочность резины.
